Налаживание приемников дистанционного управления

Статья добавлена: Сентябрь 2016
            0


На примере сверхрегенеративного приемника, принципиальная схема которого представлена на рис. 14.11 б, рассмотрим порядок его налаживания.

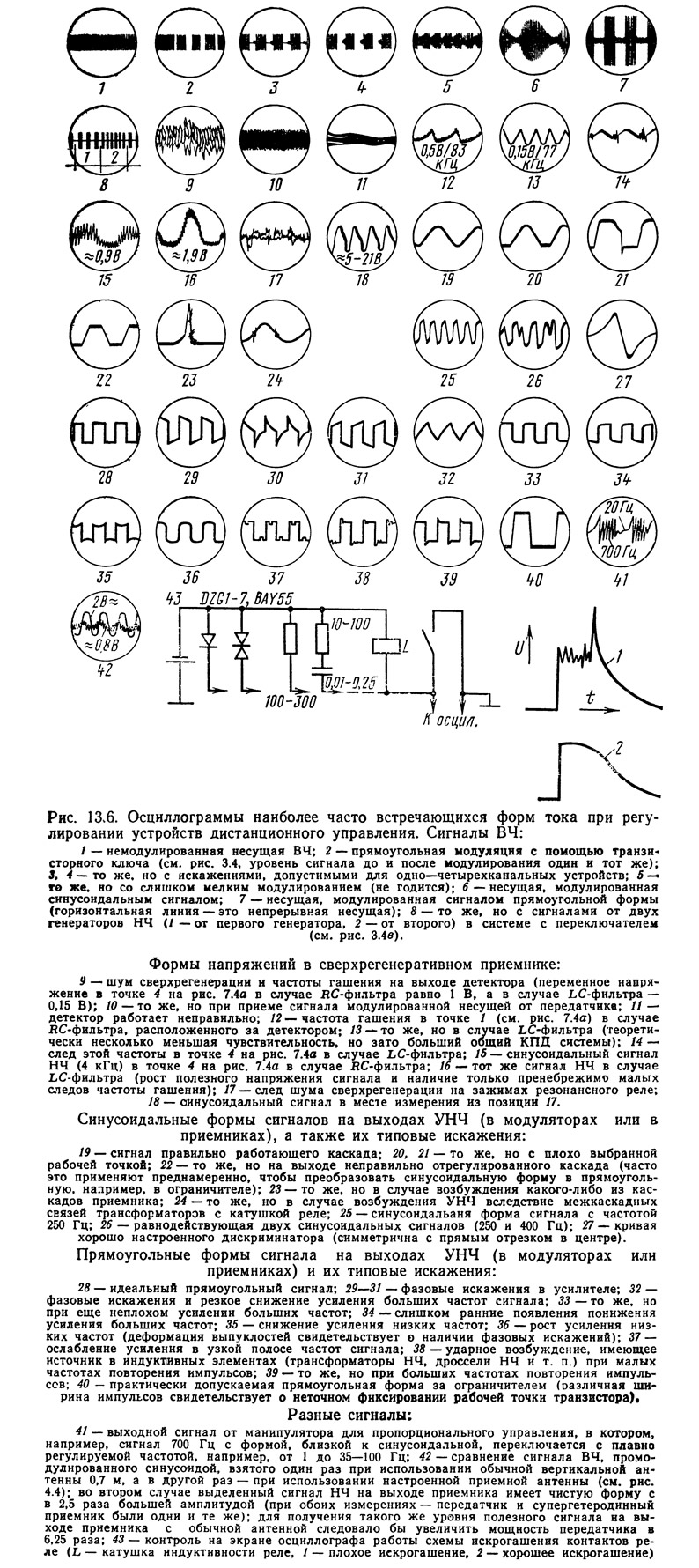

Рис. 13.6. Осциллограммы наиболее часто встречающихся форм тока
Рис. 13.6. Осциллограммы наиболее часто встречающихся форм тока
Регулирование начинают с установления на выходе детектора напряжения около 800 мВ шума сверхрегенерирования с помощью потенциометра. Для контроля к выходу сверхрегенеративного каскада подключают осциллограф. Если на экране осциллографа вместо шума (см. рис. 13.6—9) будет видно частоту гашения (см. рис. 13.6—12), то надо увеличить емкость конденсатора обратной связи для транзистора сверхрегенеративного детектора или подобрать дроссель Др1. В телефоне, подключенном к выходу УВЧ, будет слышен свист вместо шума. При правильной регулировке модулированный сигнал от передатчика должен быть чистым как в телефоне, так и на экране осциллографа. Сердечник катушки L1 и потенциометр в цепи базы транзистора Т1 позволяют установить точку максимальной чувствительности приемника.

Уровень модулированного сигнала, видимого на экране, должен быть примерно в 5 раз больше уровня шума сверхрегенерирования. Если дело обстоит иначе или если сигнал загрязнен шумом (см. рис. 13.6—15), то надо попробовать изменить емкость конденсатора обратной связи транзистора сверхрегенеративного детектора. Иногда помогает замена резистора R, соединяющего дроссель Др1 проводом питания. Указанные выше операции необходимы тогда, когда транзистор сверхрегенерированного детектора имеет малый коэффициент β. Практика показывает, что в каскаде сверхрегенеративного детектора могут работать транзисторы с коэффициентом усиления потока β, равным от 30 до 300, что влияет только на чувствительность схемы. Для срабатывания фильтров НЧ (последовательный резонанс) достаточен принимаемый сигнал напряжением 15—20 мкВ (необходимое усиление обеспечивает еще один каскад УНЧ).

Сверхрегенеративный приемник можно настроить на частоту 27,12 МГц путем приближения к его входному контуру соответствующего кварцевого резонатора (27,12 МГц), который держат в руке. Шум сверхрегенерации будет гаситься в двух точках; правильный резонанс будет определен при более глубоком ввинчивания ферритного сердечника в катушку приемника, т. е. при ее большей индуктивности.



Рис. 13.7. Регулирование сверхрегенеративных приемников
Рис. 13.7. Регулирование сверхрегенеративных приемников
Любительский приемник должен работать в интервале температур от —10 до +45° С. Его настраивают и регулируют при температуре от +18 до +20° С.

Методы настройки и регулирования сверхрегенеративных каскадов приемников с помощью измерительных приборов приведены на рис. 13.7.

Измерять чувствительность сверхрегенеративного приемника обычным методом невозможно из-за шума сверхрегенерирования, поэтому необходимо использовать измерительную схему, представленную на рис. 13.7 б.

Для измерения чувствительности сверхрегенеративных приемников необходимы: генератор сигнала ВЧ, электронный вольтметр (или обычный вольтметр переменного тока с пределом измерения 10 В) и эквивалент антенны.

Как нам известно из параграфа 5.1, на выходе сверхрегенеративного детектора имеются, помимо напряжения шума и полезного сигнала, еще и напряжения других частот. Эти напряжения (частотой 25—200 кГц) должны быть отфильтрованы с помощью RC-фильтра так, чтобы они не попали на выход приемника, и не было искажений результатов измерений. Наличие этих напряжений на выходе можно обнаружить следующим образом: если показания вольтметра не изменяются при изменении напряжения сигнала на входе или изменении глубины модуляции, то это значит, что прибор показывает как раз напряжения с такими частотами. Эти напряжения больше полезного сигнала, и значение напряжения шума не изменяется при переменных сигналах.

Ход измерения чувствительности сверхрегенератора следующий: генератор сигналов ВЧ устанавливают на частоте 27,12 МГц. Уровень сигнала ВЧ, подаваемого на вход приемника, должен быть равен 50—100 мкВ. При настройке приемника в резонанс и подаче на его вход немодулированного сигнала напряжение на выходе приемника понизится вследствие уменьшения напряжения шума сверхрегенерирования.

После подстройки приемника в резонанс напряжение сигнала ВЧ, подаваемого на его вход (без модуляции), устанавливают на уровне 10—20 мкВ и отмечают показания вольтметра на выходе приемника. Затем подают на генератор сигналов модулирующую частоту (1000 Гц). Напряжение на выходе при-егмника должно при этом возрастать. Так, например, при подаче немодулированного сигнала ВЧ с уровнем 15 мкВ на вход получаем на выходе приемника напряжение 0,4 В, которое при модулированном сигнале возрастает до 1,8 В. Отношение этих напряжений 1:4,5. При понижении уровня немодулированного сигнала на входе до 10 мкВ напряжение на выходе приемника составит 0,8 В (вследствие прироста уровня шума), а с модулированным сигналом достигнет значения 1,9 В. Отношение этих напряжений, следовательно, 1:2,35.



Дальнейшее уменьшение напряжения входного сигнала приведет к еще более резкому уменьшению отношения напряжений на выходе для немодулированного и модулированного сигналов ВЧ. Оказывается, что при отношении 1:5 избирательность приемника будет самой высокой. Поэтому значение напряжения сигнала ВЧ принимается при этом в качестве меры чувствительности проверяемого сверхрегенеративного приемника.

Супергегеродинный приемник (см. рис. 5.11) изготовляют и проверяют по каскадам. Начинают настройку с гетеродина и проверяют, работает ли он, приближая к нему сверхрегенеративный приемник. Если гетеродин работает, то шум в наушниках, включенных на выходе сверхрегенеративного приемника, будет слабее.

Затем монтируют входные цепи и смеситель Т1 вместе с фильтром промежуточной частоты (ФПЧ1). К выходу фильтра подключают отдельно выполненный детектор и УНЧ. После включения передатчика (расстояние 5—10 м) вращают сердечники катушек L1 и ФПЧ1 до появления самого громкого тонального сигнала на выходе УНЧ.

После этого монтируют остальные цепи и приступают к настройке УПЧ. Начинают с ФПЧ3, стараясь получить на выходе УНЧ сигнал с наибольшей амплитудой. Затем поочередно настраивают ФПЧ2 и ФПЧ1.

Следует добавить, что ФПЧ можно перестраивать в диапазоне 460—480 кГц, что позволяет точно подстроить их к разностной частоте применяемых кварцевых резонаторов.

Рис. 13.8. Осциллограммы форм тока при настройке супергетеродинного приемника (с УНЧ)
Рис. 13.8. Осциллограммы форм тока при настройке супергетеродинного приемника (с УНЧ)
Для наблюдения и измерения амплитуды сигнала НЧ лучше всего использовать осциллограф, включая его на выходе приемника. Телефоны менее эффективны, поскольку, они не дают возможности наблюдать форму сигнала. А эта форма должна быть правильная — синусоидальная или прямоугольная — без искажений.

Иногда необходимо несколько расстроить ФПЧ, чтобы получить соответствующую ширину полосы, необходимую для передачи сигнала НЧ или импульсных сигналов без искажений. Понижение усиления путем расстройки ФПЧ также необходимо в случае возбуждения УПЧ. Если это не помогает, то надо использовать транзисторы с меньшим коэффициентом усиления по току или с большей граничной частотой. Если и это не помогает, то надо попробовать добавить нейтрализующий конденсатор С емкостью 1—6 пФ. Если антенна включена непосредственно в резонансный контур (см. рис. 5.11), то после настройки приемника уже нельзя изменить ее длину.

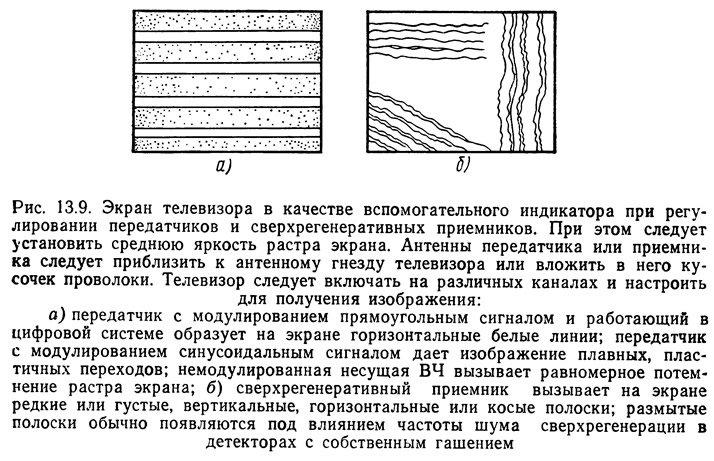

Рис. 13.9. Экран телевизора в качестве вспомогательного индикатора
Рис. 13.9. Экран телевизора в качестве вспомогательного индикатора
Измерением потребления тока работающего приемника (около 25 мА) завершается процесс настройки. Следует добавить, что супергетеродинные приемники нуждаются в применении высококачественных источников питания, например кадмиево-никелевых аккумуляторов. В случае питания от сухих батарей полезно добавить стабилизатор напряжения по схеме, представленной на рис. 5.12 е.

Методы настройки супергетеродинных приемников с помощью соответствующих приборов приведены на рис. 13.8 и 13.9.
Источник: «Дистанционное управление моделями», Я. Войцеховский, 1977
