Рис. 7.3. Промежуточные схемы с язычковыми резонансными реле



Рис. 7.3. Промежуточные схемы с язычковыми резонансными реле

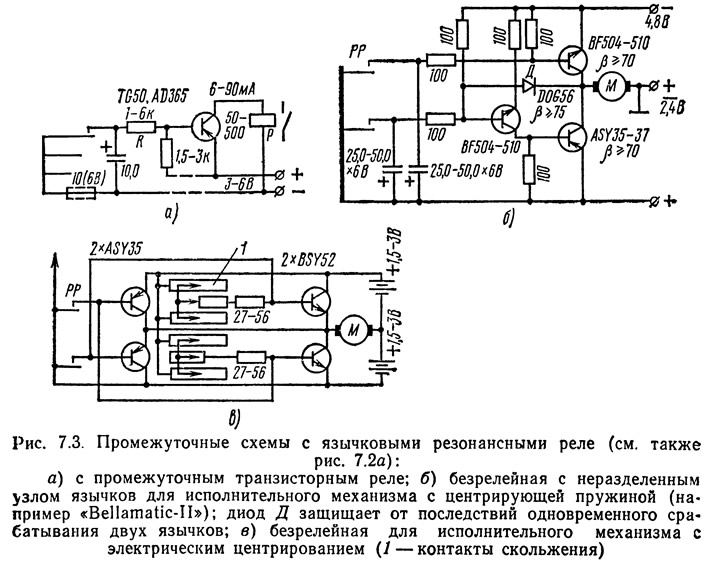

Название изображения:Рис. 7.3. Промежуточные схемы с язычковыми резонансными реле
Ширина и высота:706 x 561 точек
Размер файла:108 462 байт (106 Кб)
Добавлен:21 Сентября 2016
Ссылка на картинку:ris-73-promezhutochnye-shemy-s-yazychkovymi-rezonansnymi-rele.jpg
Расположена в статье:Дешифраторы неодновременного (простого) управления
