Модели истребителей «Аэрокобра», крепости Б-29 и лодки «Каталина»

Статья добавлена: Сентябрь 2016
            0


Модели истребителей «Аэрокобра» и «Мустанг»


Для авиамоделистов, желающих построить модели истребителей наших союзников, мы приводим на фиг. 181 и 182 общий вид, чертежи и детали модели истребителя «Аэрокобра», а на фиг. 183 и 184 общий вид, чертежи и детали модели истребителя «Мустанг». Буквами А, Б, В и т. д. обозначены сечения фюзеляжа, крыла и оперения.

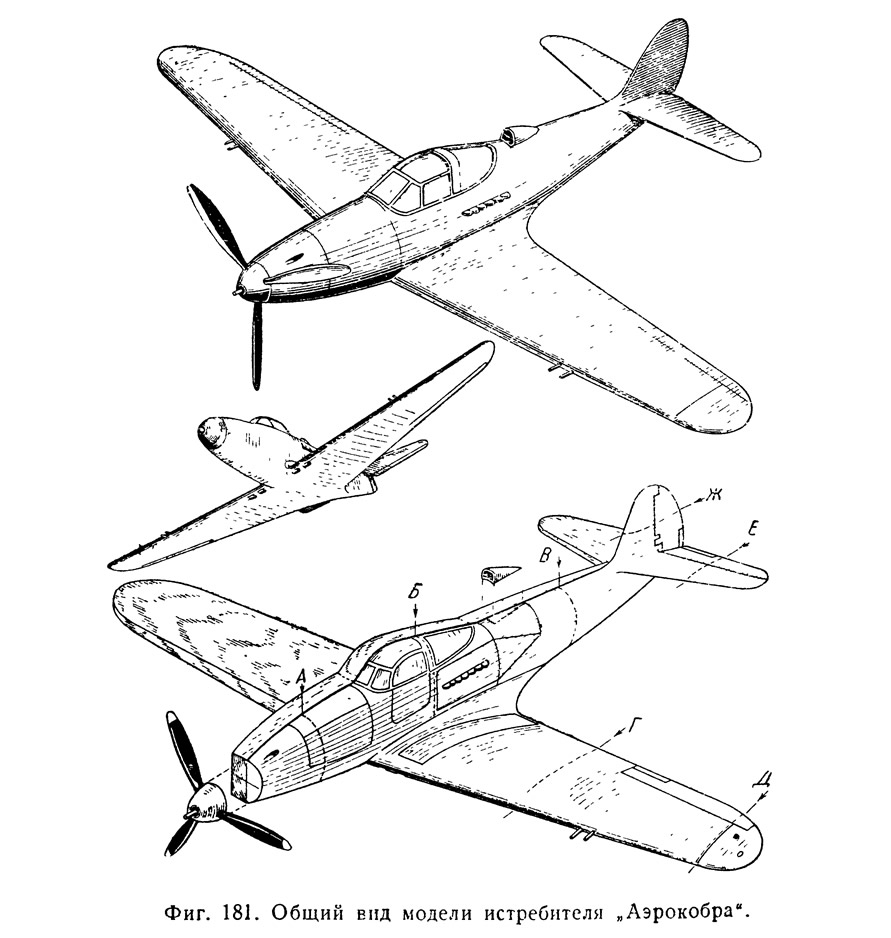

Фиг. 181. Общий вид модели истребителя Аэрокобра
Фиг. 181. Общий вид модели истребителя Аэрокобра

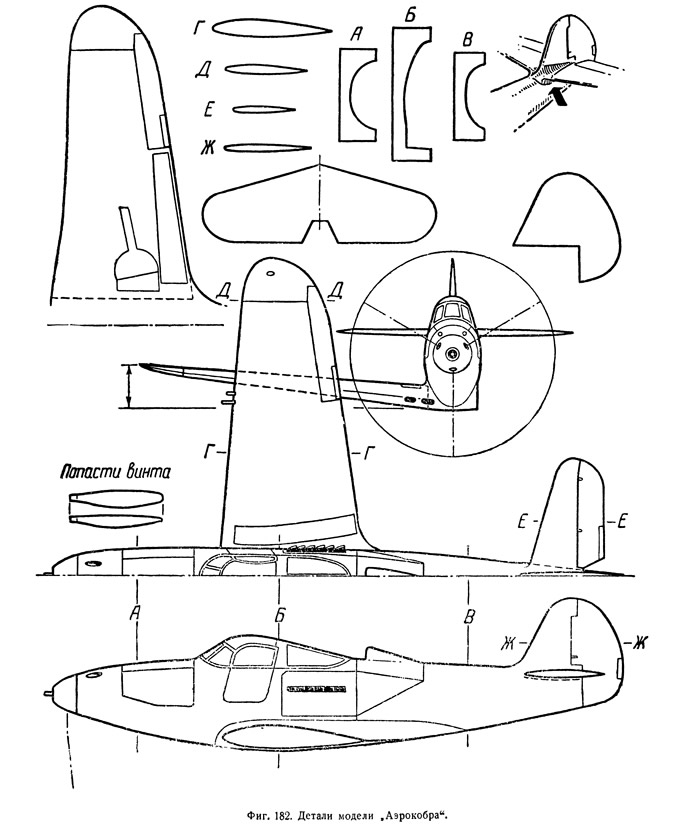

Фиг. 182. Детали модели истребителя Аэрокобра
Фиг. 182. Детали модели истребителя Аэрокобра

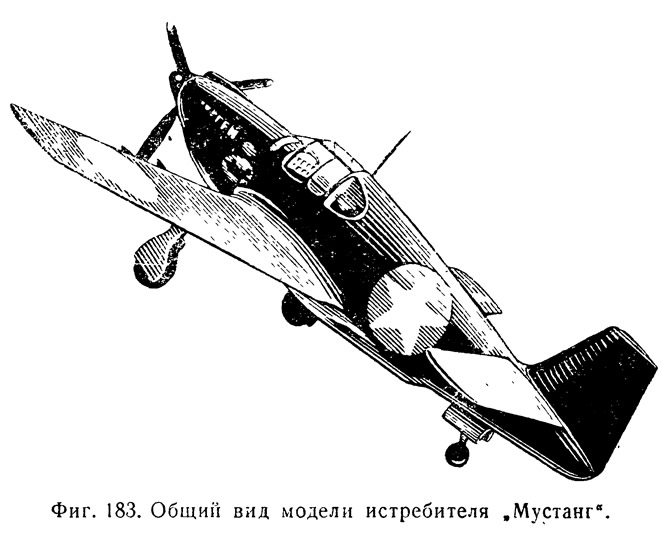

Фиг. 183. Общий вид модели истребителя Мустанг
Фиг. 183. Общий вид модели истребителя Мустанг

Модель сверхмощной летающей крепости Б-29


Этот американский бомбардировщик широко применялся США в борьбе против Японии. Фиг. 185, 186 и 187 дают представление об этом самолете.

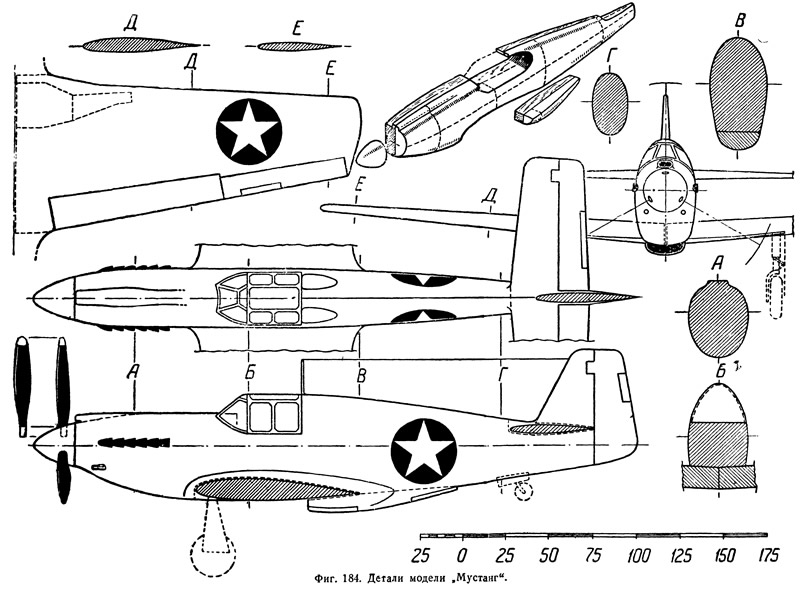

Фиг. 184. Детали модели истребителя Мустанг
Фиг. 184. Детали модели истребителя Мустанг
Фиг. 185. Б-29 в полете
Фиг. 185. Б-29 в полете

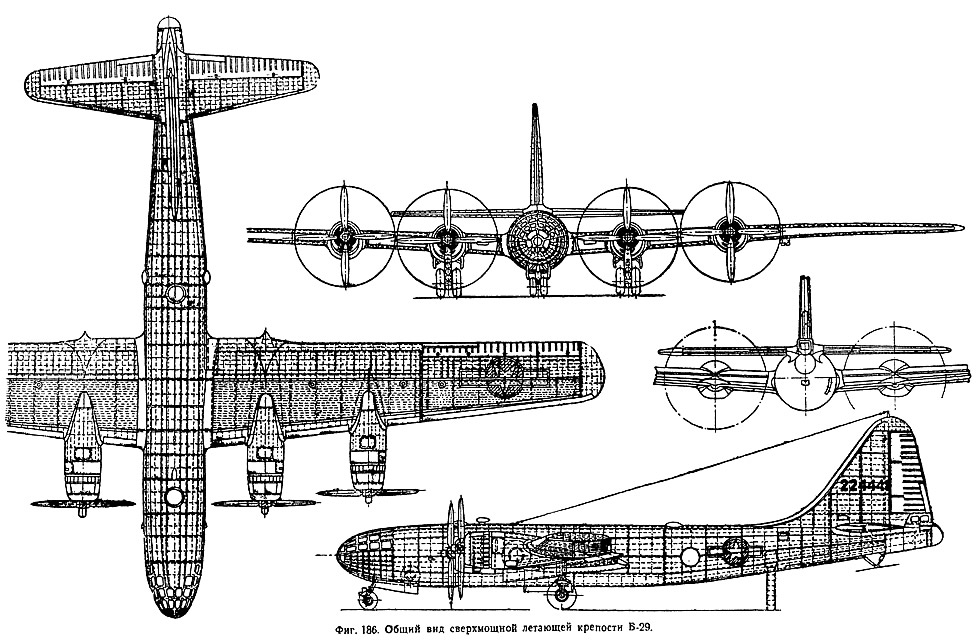

Фиг. 186. Общий вид сверхмощной летающей крепости Б-29
Фиг. 186. Общий вид сверхмощной летающей крепости Б-29

Модель летающей лодки «Каталина»


На фиг. 188 и 189 приводим общий вид и чертежи американской летающей лодки «Каталина». Рассмотрите внимательно эти чертежи и постройте такую лодку.

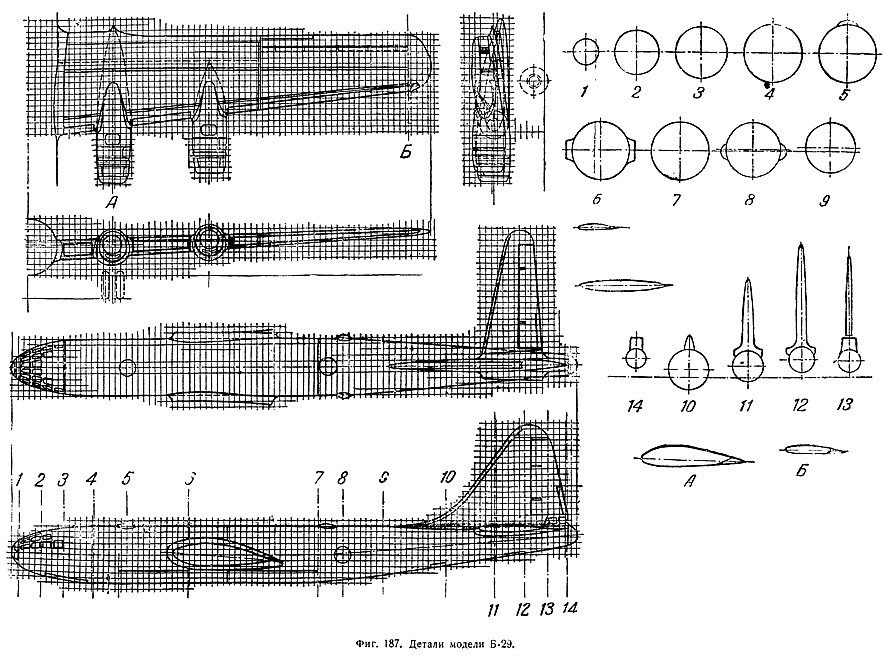

Фиг. 187. Детали модели летающей крепости Б-29
Фиг. 187. Детали модели летающей крепости Б-29

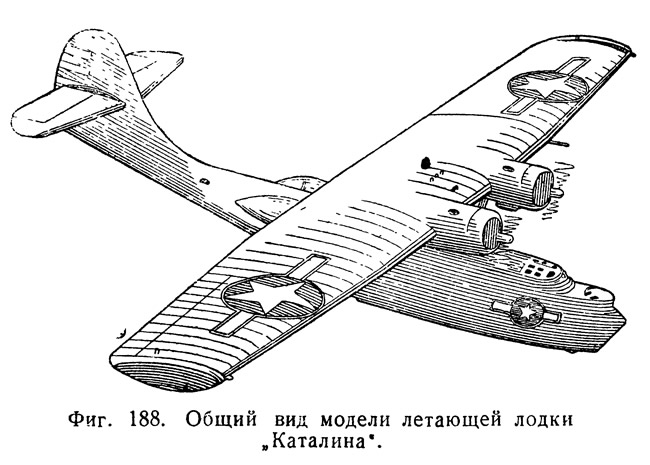

Фиг. 188. Общий вид модели летающей лодки Каталина
Фиг. 188. Общий вид модели летающей лодки Каталина

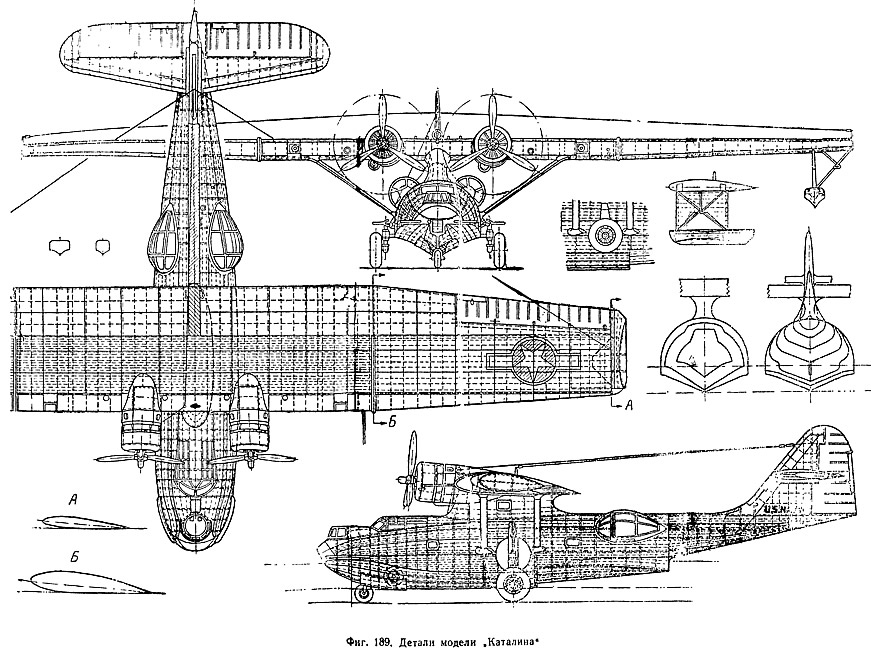

Фиг. 189. Детали модели летающей лодки Каталина
Фиг. 189. Детали модели летающей лодки Каталина

Источник: «Летающие игрушки и модели», Н. Бабаев, С. Кудрявцев, 1946
