Два бумажных самолета-планера

Статья добавлена: Сентябрь 2016
            0


Из плотной бумаги при помощи одних только ножниц можно делать также и модели-копии настоящих самолетов или создавать свои конструкции.

Первая бумажная модель самолета


Мы не будем подробно останавливаться на их изготовлении. Оно мало чем отличается от изготовления уже описанных моделей планеров из бумаги. На фиг. 38 приведен чертеж модели в трех проекциях, а на фиг. 39, А показаны выкройки ее частей. Эта модель, как и самолет, имеющий одно крыло, называется монопланом. На фиг. 39,5 показан способ складывания носовой части фюзеляжа модели. Фиг. 39, В дает представление об изготовлении мотора (груза) и закреплении его на фюзеляже. Мотор крепится на фюзеляже при помощи бумажных штырьков. Из бумаги делается и примитивное шасси.

На фиг. 39, Г показан процесс изготовления хвостового оперения модели самолета. Сначала загибаем будущий киль на стабилизатор и снова сгибаем фюзеляж так, как он был сложен первоначально. После этого в нижней части хвостового оперения делаем ножом отверстие, в которое вставляем бумажный штырек. Затем обрезаем концы штырька и отгибаем под прямым углом стабилизатор.

Способ запуска подобных моделей показан на фиг. 40. Пропеллер прикрепляется к фюзеляжу обыкновенной булавкой. Крыло надо крепить осторожно. Способ и порядок крепления крыла те же, что и у модели планера Шмидта.

Пускается модель из рук толчком средней силы. Правильно построенная модель хорошо планирует и может пролететь, постепенно снижаясь, с высоты 1—1,5 м до 20 и более метров.

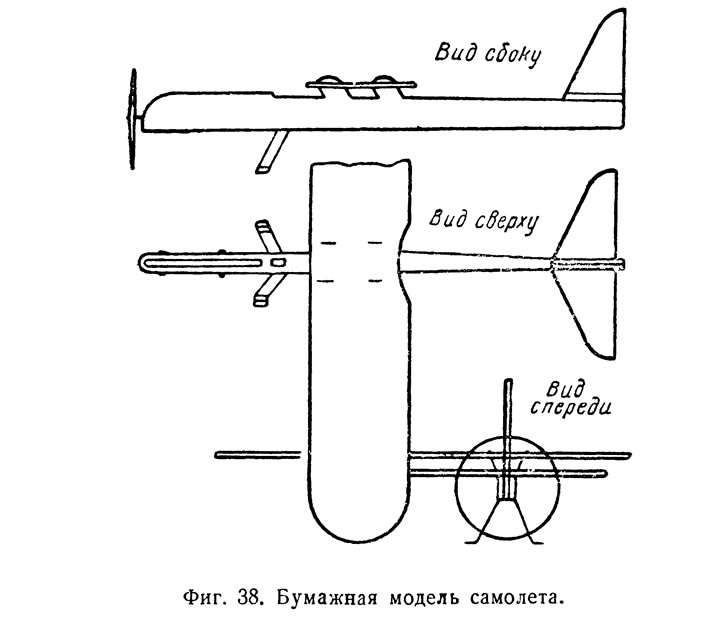

Фиг. 38. Бумажная модель самолета
Фиг. 38. Бумажная модель самолета

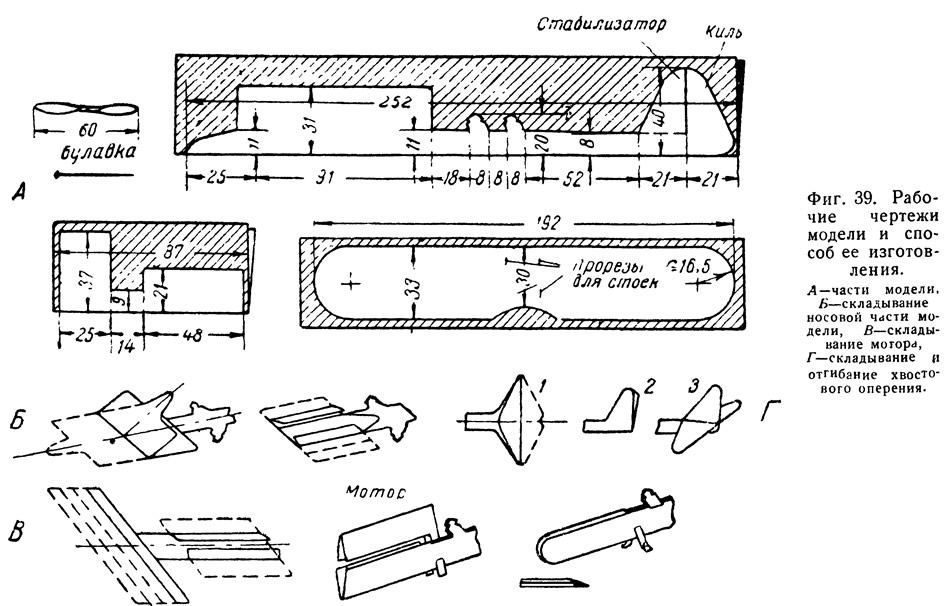

Фиг. 39. Рабочие чертежи модели и способ ее изготовления
Фиг. 39. Рабочие чертежи модели и способ ее изготовления
Фиг. 40. Общий вид модели и способ ее запуска
Фиг. 40. Общий вид модели и способ ее запуска

Вторая бумажная модель самолета

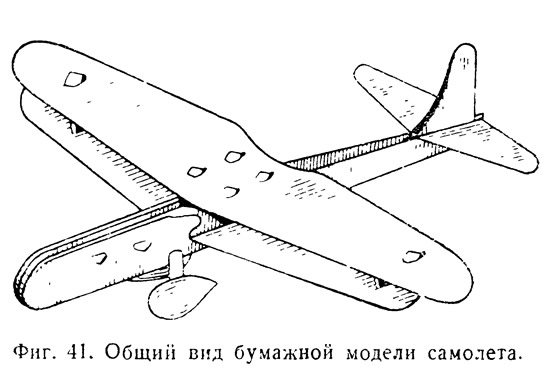

Фиг. 41. Общий вид бумажной модели самолета
Фиг. 41. Общий вид бумажной модели самолета
На фиг. 41 и 42 изображена модель еще одного самолета. Самолеты, имеющие два крыла, расположенных одно над другим, называются бипланами. Таким образом нашу модель можно назвать моделью самолета-биплана. Подробно описывать постройку этой модели не будем, так как ее изготовление мало чем отличается от изготовления описанных уже нами моделей.

На фиг. 43 изображены все части этой модели, а на фиг. 44 показаны способы складывания и сборки различных деталей. Винт прикрепляется к фюзеляжу также обыкновенной булавкой.

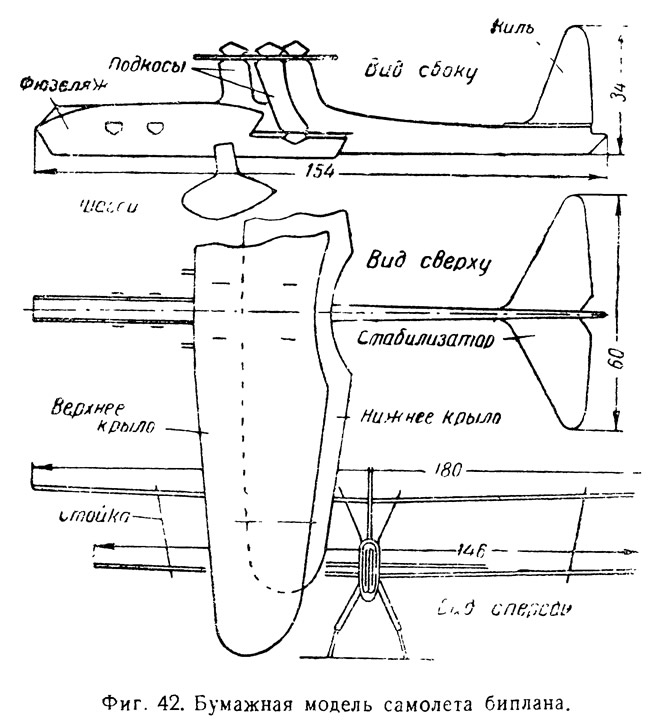

Фиг. 42. Бумажная модель самолета биплана
Фиг. 42. Бумажная модель самолета биплана

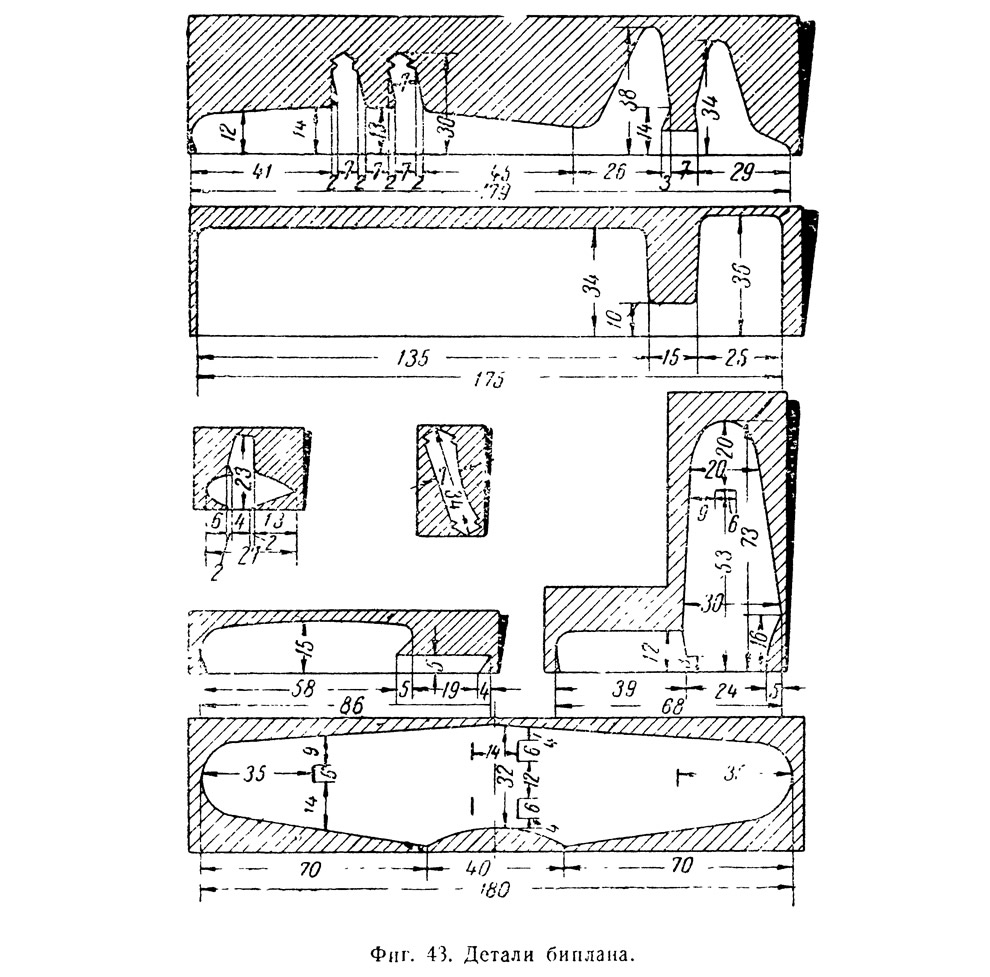

Фиг. 43. Детали биплана
Фиг. 43. Детали биплана

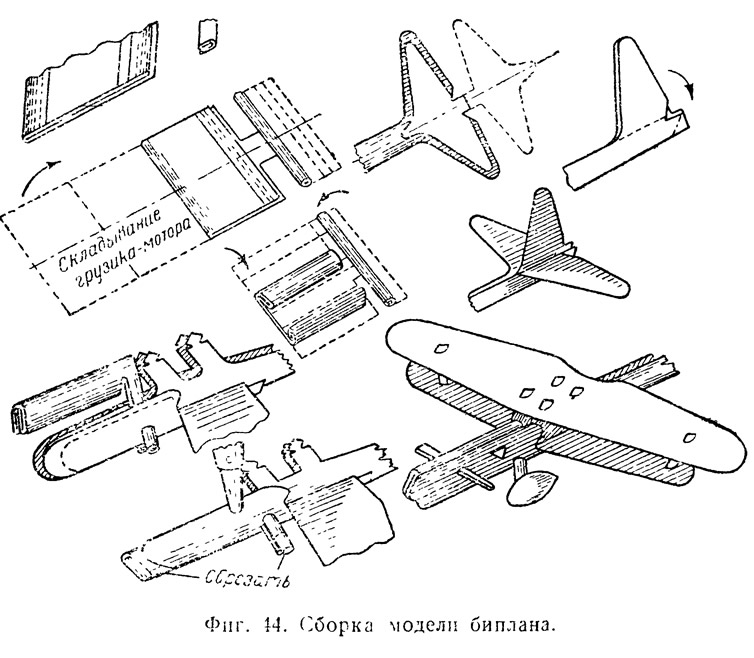

Фиг. 44. Сборка модели биплана
Фиг. 44. Сборка модели биплана

Источник: «Летающие игрушки и модели», Н. Бабаев, С. Кудрявцев, 1946
