Схематическая модель планера

Статья добавлена: Сентябрь 2016
            0

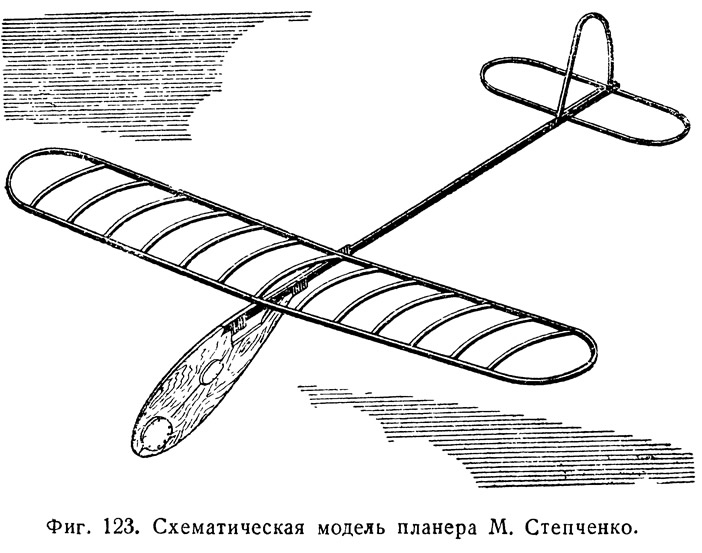

Фиг. 123. Схематическая модель планера М. Степченко
Фиг. 123. Схематическая модель планера М. Степченко
Опытные авиамоделисты говорят — дайте нам приличный перочинный нож и мы построим летающую модель. А вам мы советуем, прежде чем приступить к постройке модели, запастись все же таким инструментом: перочинным ножом, рубанком, молоточком, набором чертежных принадлежностей (линейка, угольник, циркуль, транспортир, карандаш, резинка).

На фиг. 123 изображен общий вид схематической модели планера. Модель имеет следующие главные части: рейку — фюзеляж, крыло и хвостовое оперение, состоящее из стабилизатора и киля. Рассмотрите внимательно эту модель, ознакомьтесь с частями модели и запомните их названия.

Изготовление рабочих чертежей


Фиг. 124. Общий вид модели М. Степченко
Фиг. 124. Общий вид модели М. Степченко
Для облегчения постройки хорошо летающей модели нам придется вычертить в натуральную величину следующие ее детали: крыло, переднюю часть фюзеляжа, стабилизатор, киль и стойку крепления крыла.

Рабочие чертежи деталей вычерчиваются лишь контурами.

Рабочий чертеж крыла (фиг. 124) делается так: на расстоянии 160 мм друг от друга проводят две параллельные горизонтальные линии длиной 900 мм. Верхнюю горизонтальную линию разбивают на равные части, по 75 мм каждая. С помощью угольника из намеченных точек опускают перпендикуляры до нижней горизонтальной линии. Эти линии обозначают места расположения нервюр. На первой и тринадцатой нервюре надо найти середину и описать циркулем закругления радиусом 80 мм.

Стабилизатор (фиг. 125) вычерчивают так же, как и крыло. Киль (фиг. 126) и фюзеляж (фиг. 127) — несколько по-иному. Ввиду сложное™ формы этих деталей и трудности изготовления их чертежа в натуральную величину мы для облегчения работы и получения правильной формы деталей разбили чертеж на клетки. Размер клетки в натуральную величину равен 10X10 мм. Клетки должны быть правильными, неперекошенными.



Фиг. 125. Стабилизатор модели
Фиг. 125. Стабилизатор модели
Фиг. 126. Киль модели
Фиг. 126. Киль модели

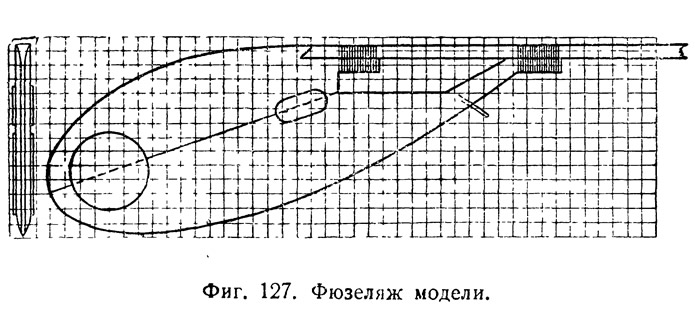

Фиг. 127. Фюзеляж модели
Фиг. 127. Фюзеляж модели

Материалы для постройки модели


Теперь нужно заготовить все необходимые материалы. На модель идет сосна, липа, осина, ореховые или ивовые прутья. Сырой материал нужно до обработки высушить. Для большей прочности места соединения деталей, как показано на фигурах, помимо склеивания столярным или казеиновым клеем, аккуратно обматывают тонкими нитками. Оклеивают модель газетной или любой плотной бумагой.

Изготовление модели


Постройку нужно начинать с фюзеляжа, потом строят киль, стабилизатор и крыло.

Рейку фюзеляжа изготовляют из сосны, липы, осины или из прямого орехового (или других пород) прута, заранее срезанного и высушенного.

Фиг. 128. Способ соединения на-ус
Фиг. 128. Способ соединения на-ус
В месте соединения рейки с «грузом» ей нужно придать квадратное сечение 10X10 мм. Груз изготовляют из двух дощечек любой породы дерева, обработанных ножом и зачищенных стеклом и шкуркой. Толщина дощечек 8—9 мм.

Места соединения рейки с корпусом обматывают аккуратно нитками и промазывают затем клеем. Дощечки между собой соединяют с обеих сторон картонными накладками на клею и гвоздиками или скобками из проволоки. После окончательной отделки корпус и рейку можно покрасить в любой цвет. Крючок для запуска модели с леера изготовляют из 1 мм проволоки. Крючок вбивается в нижнюю часть корпуса (см. фиг. 127).

Фиг. 129. Крепление стабилизатора
Фиг. 129. Крепление стабилизатора
Киль и закругления крыла и стабилизатора делают из той же породы дерева, что и всю модель. Выстроганные планочки толщиной 2—3 мм и шириной 10—15 мм должны быть прямослойными, без сучков, иначе они будут при изгибе ломаться. Перед изгибанием планочки рекомендуется вымачивать в течение часа в воде (лучше в горячей). Вымоченные планочки изгибают на предмете цилиндрической формы — на круглом куске дерева, бутылке и т. д. Затем нужно связать концы планочек ниткой и положить сушить.

После сушки заготовки закруглений раскалывают ножом на две части и обрабатывают до нужных сечений. Переднюю и заднюю кромки стабилизатора выстругивают из того же материала до сечения 4X2 мм. Наружные края кромки закругляются. Концы их стачивают на-ус (фиг. 128) и присоединяют к закруглениям при помощи ниток и клея. Поперечную планочку (нервюру) стабилизатора (фиг. 129) делают большего размера, чем ширина стабилизатора. Эти выходящие за контуры стабилизатора кончики служат для привязывания стабилизатора к рейке-фюзеляжу.

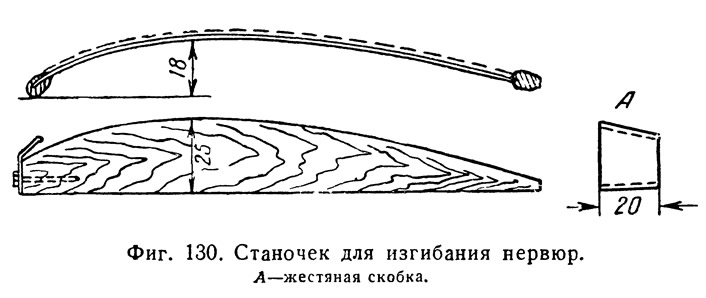

Фиг. 130. Станочек для изгибания нервюр
Фиг. 130. Станочек для изгибания нервюр
Кромки крыла сечением 7X4 мм сначала выстругивают, затем обрабатывают с помощью стекла и шкурки так, чтобы они получили овальное сечение. Далее на кромках размечают по чертежу места, где должны помещаться нервюры. Посередине, под центральной нервюрой, делают изгиб в 12°. Места изгиба предварительно хорошо смачивают водой, после чего над спиртовкой или коптилкой аккуратно и круто изгибают. На обеих кромках изгиб должен быть одинаков (по 6°).

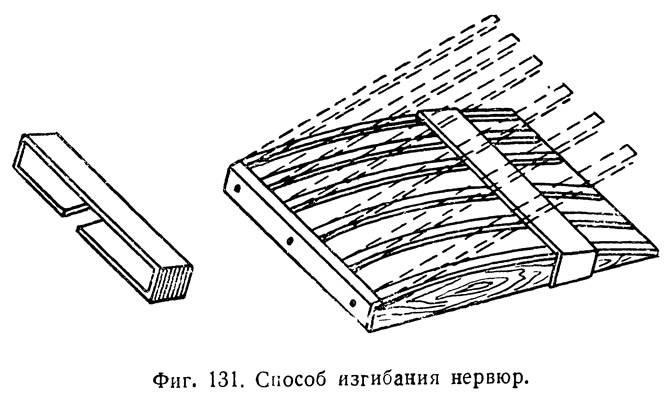

Фиг. 131. Способ изгибания нервюр
Фиг. 131. Способ изгибания нервюр
Далее, к кромкам присоединяют закругления; способ сращивания закруглений с кромками на-ус при помощи ниток и клея показан на фиг. 128.

Для изготовления нервюр выстругивают планочки толщиной 1 мм, и шириной не менее 10 мм. Заготовки размачивают в воде и изгибают их в специально изготовленном станочке (фиг. 130). Способ изгиба нервюр показан на фиг. 131. Концы нервюр зажимаются на колодочке с помощью изготовленной из жести скобы (фиг. 130, А). Высохшие изогнутые планочки раскалывают на несколько частей и обстругивают до ширины 4 мм. Центральную нервюру делают несколько толще, чем все остальные.

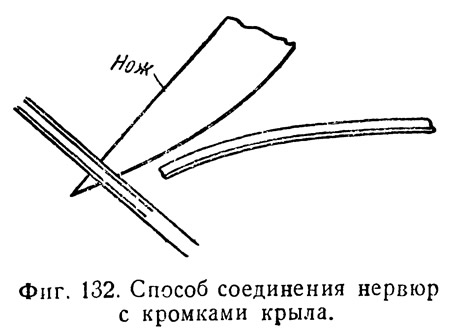

Фиг. 132. Способ соединения нервюр с кромками крыла
Фиг. 132. Способ соединения нервюр с кромками крыла
Ножом заостряют кончики всех нервюр. На кромках, в местах, где будут нервюры, кончиком ножа (фиг. 132) делают прокол так аккуратно, чтобы в него плотно входил кончик заостренной нервюры. Вставленные нервюры выравнивают — они должны быть все одинаковой высоты. Места соединения нервюр с кромками заливают клеем. После сушки крыло аккуратно выпрямляют и привязывают к нему центральную стойку (фиг. 133). Ее следует привязывать нитками, промазанными клеем, как можно плотнее и строго перпендикулярно к передней и задней кромкам крыла (фиг. 134). Правильность установки стойки проверяют на ровном столе: основание стойки ставят на стол, плотно привязывают ее к столу, замеряют высоту концов крыла. Если одна из консолей крыла окажется выше, то стойку перемещают в другую сторону до выравнивания их.

Фиг. 133. Центральная стойка крыла
Фиг. 133. Центральная стойка крыла
Прежде чем приступить к обтяжке модели, крыло, стабилизатор и киль тщательно выпрямляют. Модель оклеивают газетной или плотной писчей бумагой. Киль обтягивают с обеих сторон. Крыло обтягивают по частям: вначале одну половину, потом другую. Излишки бумаги на крыле и стабилизаторе не обрезают по кромке, а подворачивают внутрь и приклеивают; ширина полосы — примерно 20 мм. После склейки и сушки крыло, стабилизатор и киль для лучшего натяжения бумаги слегка опрыскивают водой при помощи пульверизатора.

Фиг. 134. Крепление центральной стойки крыла
Фиг. 134. Крепление центральной стойки крыла
Изготовленные части модели проверяют, устраняют перекосы и мелкие недоделки. Стабилизатор и киль устанавливают на задней части рейки-фюзеляжа и плотно привязывают нитками. Стабилизатор приматывается прямо к рейке-фюзеляжу. Крыло устанавливают около груза фюзеляжа, определив предварительно центр тяжести модели; сделать это нетрудно, стоит лишь положить на острие ножа фюзеляж (с хвостовым оперением) и передвигать его, пока не будет достигнуто равновесие. Место центра тяжести отмечают карандашом. Крыло устанавливают так, чтобы передняя треть его приходилась как раз над центром тяжести. Стойку крыла прикрепляют к рейке фюзеляжа и плотно обматывают их нитками.

Регулировка и запуск модели


Собранную модель проверяют, устраняя перекосы крыла, стабилизатора и киля. Правильность установки крыла и хвостового оперения выверяют, глядя на модель спереди. Стабилизатор и киль должны быть расположены строго перпендикулярно друг другу.

Регулировать модель нужно на открытой площадке в тихую погоду или при слабом ровном ветре. Запускают модель из рук строго против ветра, плавным толчком, опустив нос модели немного вниз.

Отрегулированную модель можно запускать с холма или с горы, при скорости ветра не более 5—6 м/сек. Модель также отлично летает и при старте с леера. Можно запускать модель и с поднятого на змее воздушного почтальона. Запускать модель со змея очень просто. На самом конце рейки-фюзеляжа делают из нитки петлю, которую вставляют в замок почтальона. Почтальон с моделью поднимается по лееру к змею до ограничителя, модель при этом висит носом вниз. Когда замок почтальона сработает, модель сначала вертикально пикирует 8—10 м, а потом сама выходит из пикирования и начинает свободный полет.

Одна такая модель, построенная Валей Ларионовой, на московских городских состязаниях летающих моделей парила в течение 15 минут, после чего была потеряна из виду.
Источник: «Летающие игрушки и модели», Н. Бабаев, С. Кудрявцев, 1946
