Эта модель по своей форме и характеру полета напоминает бабочку — отсюда и ее название. Бабочка (фиг. 79) состоит из каркаса с открылками, усиков или винта нашей модели и резиномотора, приводящего в движение «усики», т. е. винт.

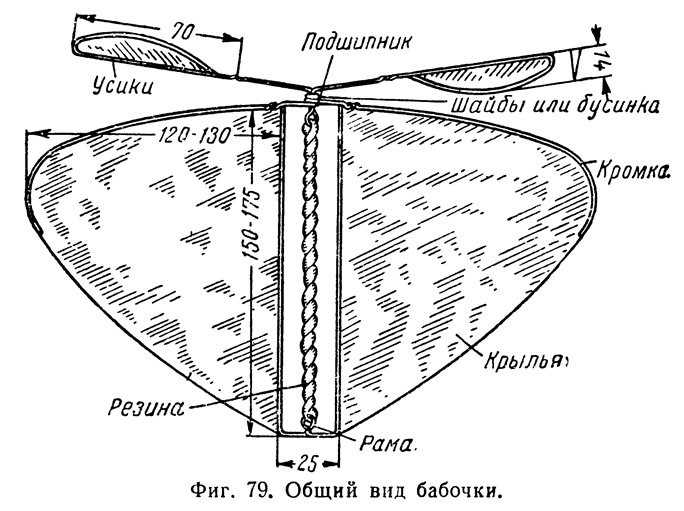

Фиг. 79. Общий вид бабочки
Фиг. 79. Общий вид бабочки
Каркас бабочки и усики делаются из полумиллиметровой стальной проволоки. Изготовление бабочки лучше всего начинать с вычерчивания чертежа в натуральную величину, так как, рассматривая лишь небольшой рисунок, трудно правильно и точно сделать бабочку. Найдя кусок стальной 0,5 мм проволоки нужной длины, огибаем ее середину вокруг стержня (гвоздь, круглый карандаш и т. п.).

Придерживая проволоку плоскогубцами, гвоздем перекручиваем ее 2—3 раза и таким образом получаем нижнее кольцо рамы (фиг. 80). Из такой же проволоки выгибаем подшипник заодно с кромками крыльев. Для этого на тонком гвозде диаметром 2,5—3 мм скручиваем проволоку так, чтобы посередине получилось кольцо. Концы проволоки, отходящие по обе стороны кольца, служат кромками крыльев.

Концы рамы загибаем кверху так, чтобы ширина рамы была 25—30 мм, и прикручиваем к верхнему основанию.

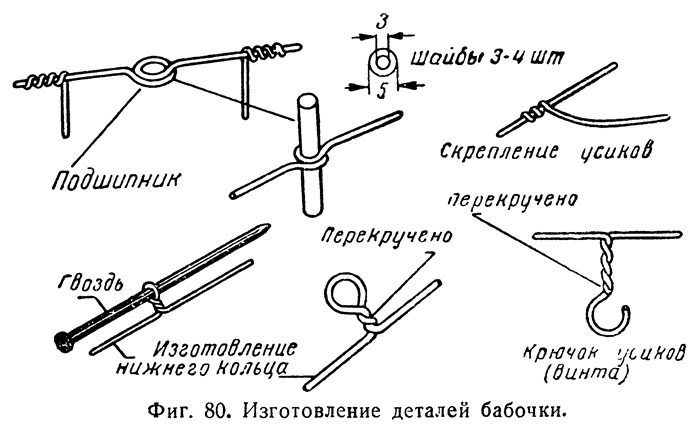

Фиг. 80. Изготовление деталей бабочки
Фиг. 80. Изготовление деталей бабочки
Верхний крючок и усики изготовляем из одного куска проволоки. Для образования верхнего крючка проволоку перекручиваем раз пять-шесть. Затем вставляет 3—4 шайбы из жести и, просунув сквозь подшипник концы проволоки, разгибаем их в разные стороны и сгибаем из них усики.

Крылья и усики делаются из тонкой и прочной бумаги или легкой, но плотной ткани. Бабочку хорошо ярко окрасить, чтобы модель не только формой, но и окраской напоминала настоящую.

Усики являются лопастями винта. Их изгибаем так, чтобы они были наклонены к плоскости вращения под углом 15—20°. Посмотрев сбоку, проверьте, чтобы наклон обоих усиков был одинаковым.



Резиномотор изготовляем из четырех-пяти лент резины сечением 1X4 мм или стольких же нитей сечением 2X2 мм. Длина его равна расстоянию от переднего до заднего крючков (фиг. 79).

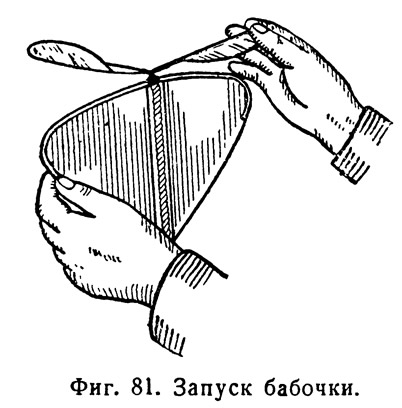

Фиг. 81. Запуск бабочки
Фиг. 81. Запуск бабочки
Запуск модели очень прост. Закрутив резиномотор, держим (фиг. 81) левой рукой модель за каркас или за нижнее кольцо, а правой — за усики. Отняв правую руку, даем усикам сделать несколько оборотов, а затем выпускаем бабочку из левой руки. Модель плавно поднимается кверху, причем полет ее напоминает порхание бабочки.

При запуске бабочки и геликоптера необходимо учитывать мощность резиномотора. При слишком слабом резиномоторе модель может совсем не полететь, слишком же сильный резиномотор может послужить причиной поломки модели. Точное количество резиновых нитей, необходимое для данной модели, определяется только опытом.

Лучше сперва поставить слабый мотор, а затем добавить резины, чтобы не рисковать поломкой модели при закручивании сильного резиномотора.

Если под руками не окажется проволоки, бабочку можно сделать из деревянных реек сечением 3X3 мм. Винт также можно сделать из дерева.
Источник: «Летающие игрушки и модели», Н. Бабаев, С. Кудрявцев, 1946
