Миниатюрные ракетные двигатели типа ДБ-3 и ДБ-51

Статья добавлена: Сентябрь 2016
            0


Большой интерес представляют самые миниатюрные двигатели типа ДБ-3 и ДБ-51. Это двигатели ДБ-3-СМ-1,25 (рис. 20) и ДБ-51-СМ-2,5 (рис. 21). Весят они всего по 5 г, их диаметр 12 мм, длина 40 мм.

Рис. 20. Модельный ракетный двигатель ДБ-3-СМ-1,25
Рис. 20. Модельный ракетный двигатель ДБ-3-СМ-1,25

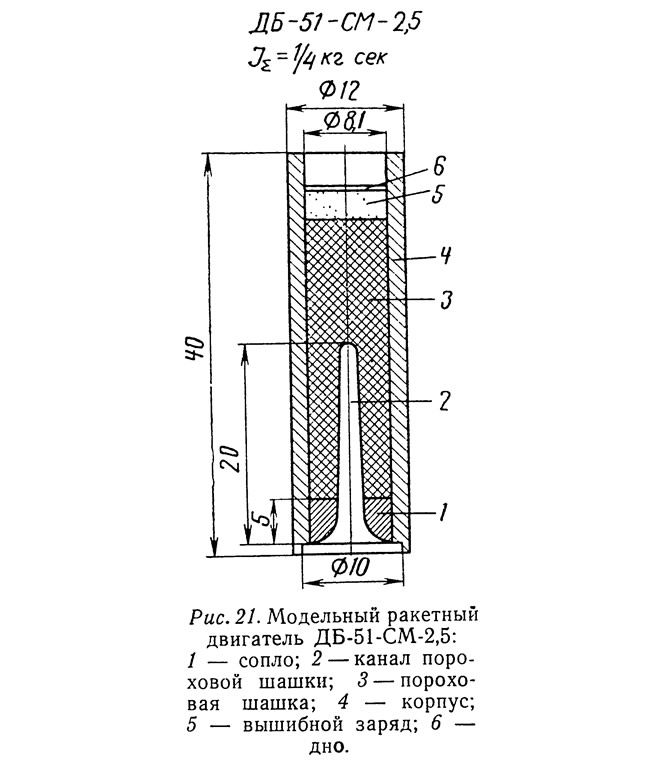

Рис. 21. Модельный ракетный двигатель ДБ-51-СМ-2,5
Рис. 21. Модельный ракетный двигатель ДБ-51-СМ-2,5
Удельная тяга первого двигателя 45,5 кг·сек/кг, второго — 70 кг·сек/кг. Стартовый вес модели ракеты с таким двигателем всего лишь 15 г. Модель с двигателем ДБ-3-СМ-1,25 может достичь высоты 180 м. Старт таких моделей демонстрировался на вторых Всесоюзных соревнованиях ракетомоделистов в г. Калуге.

Микродвигатели диаметром 12 мм имеют прочную бумажную оболочку-трубку с впрессованным в нее керамическим соплом. 2-мм толщина трубки обеспечивает достаточный запас прочности. Микродвигатели типа ДБ-3 и ДБ-51 можно применять на самых разнообразных моделях. Эти двигатели позволяют сделать летающими модели ракетопланов классов «Воробей», «Стриж» и копии моделей ракет классов К-0 и К-1. А пока из-за отсутствия отечественных микродвигателей эти модели существуют только в «Правилах ФАИ».
Источник: «Основы ракетного моделизма», Е. Л. Букш, 1972
