Модель-копия ракеты-носителя космического корабля «Восток»

Статья добавлена: Сентябрь 2016
            0


Модель-копия ракеты-носителя корабля-спутника «Восток» (рис. 7) в масштабе 1:50 впервые была сделана в декабре 1967 г. студентом Куйбышевского авиационного института Михаилом Кулашевым. После многих весьма удачных полетов этой модели-копии ее одноступенчатый вариант повторили многие ра-кетомоделисты.

Материалом для модели служат: ватманская бумага, картон, пенопласт, деревянные бруски и другие материалы.

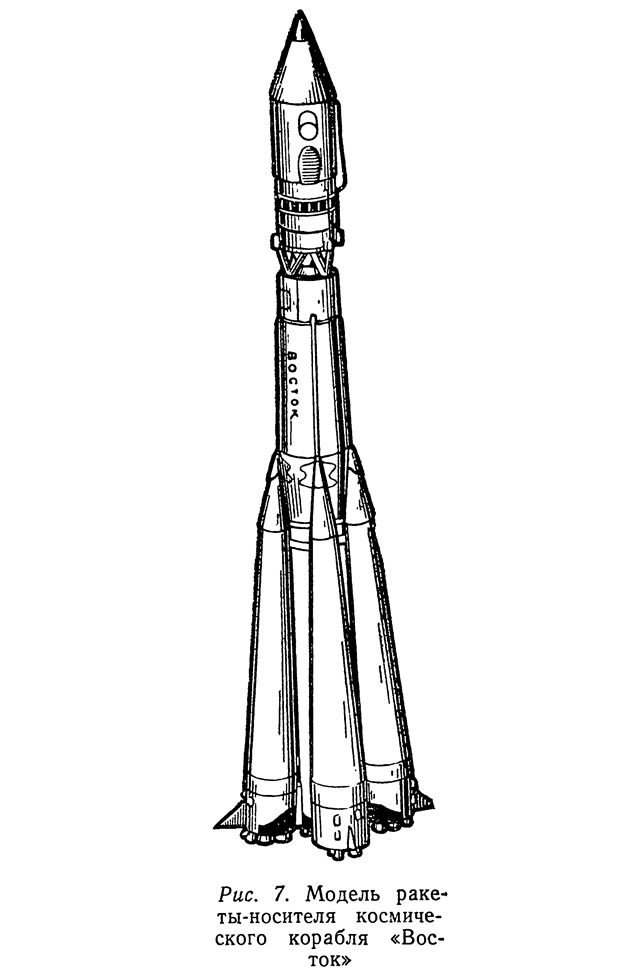

Рис. 7. Модель ракеты-носителя космического корабля «Восток»
Рис. 7. Модель ракеты-носителя космического корабля «Восток»
Двигатели боковых блоков (рис. 8, 12) ставятся под углом к оси модели ракеты, чем достигается точное центрирование двигателей первой ступени (ускорителей) и уменьшается влияние неизбежных колебаний тяги связки двигателей. Основные осевые нагрузки воспринимаются центральной несущей трубой 4, служащей одновременно для подачи теплового импульса на вышибной заряд 17 спасательного устройства (парашюта), находящегося в головной части модели ракеты.

Труба служит удобным центрирующим элементом при сборке модели. Основное требование, предъявляемое к трубе, — повышенная прочность. Толщина стенки трубы делается не менее 1 мм. Это дает возможность остальные элементы корпуса модели выполнить в один оборот ватманской бумаги, что значительно снижает стартовый вес модели.

Внешнее оформление модели-копии служит целям копийности модели. Ферма 7, соединяющая головную часть модели ракеты с корпусом второй ступени, выполнена из стрингеров (спичек) сечением 1X1 мм.

В головной части модели ракеты имеются отсеки: для парашюта 9 и загрузки полезным грузом 10. Размер парашюта должен быть не менее одного метра в диаметре.

Загрузка полезным грузом или балластом (дробью) должна обеспечивать положение центра тяжести модели в соответствии с чертежом. Для обеспечения жесткости конструкции головной части модели ракеты ее корпус может быть выполнен в несколько слоев ватмана.

Рис. 8. Компоновка модели ракеты-носителя космического корабля «Восток»
Рис. 8. Компоновка модели ракеты-носителя космического корабля «Восток»
Чтобы обеспечить необходимую форму и жесткость конструкции модели-копии и облегчить ее сборку, в конструкцию входит комплект картонных шпангоутов круглой формы. Толщина шпангоутов 0,8÷1 мм. При сборке модели следует особое внимание уделить соблюдению соосности всех элементов конструкции.

Собирать модель начинают с отдельных блоков боковых ускорителей, блоков головной части, переходных конусов и т. д. Затем собирают центральную часть. Все блоки центральной части одевают на главную несущую трубу. После тщательной установки по чертежу к переходной ферме приклеивают головную часть модели ракеты (третью ступень). Затем строго симметрично укрепляют четыре блока ускорителей. В нижней части боковых ускорителей наклеиваются теплоотражатели, сделанные из алюминиевой фольги. Это делается как по соображениям копийности, так и для предохранения нижней части модели ракеты от обгорания в первый момент старта.



Старт модели-копии ракеты-носителя космического корабля «Восток» производит большое впечатление. Начало старта соответствует старту оригинала. Модель ракеты после подачи импульса на двигатели стоит на пусковом устройстве, все пять двигателей работают, и только через некоторое время модель ракеты медленно начинает свое движение по направляющей. При сходе с направляющей модель с нарастающим ускорением устремляется в зенит.

Настоящая модель-копия ракеты-носителя «Восток», как указывалось выше, была построена в одноступенчатом варианте. Боковые блоки (первая ступень) в полете не отделялись. Однако вторая ступень работала, хотя и непродолжительное время.

В настоящее время уже разработаны варианты трехступенчатой модели ракеты-носителя космического корабля «Восток». Так, например, М. Ф. Кулашевым проведен ряд последовательных экспериментов. Конструктор запускал отдельно вторую ступень в сочетании с третьей. Запуск производился без стабилизаторов, устойчивость трубы сохранялась только за счет центровки.
Источник: «Основы ракетного моделизма», Е. Л. Букш, 1972
