Простейшая модель планера «парабола»

Статья добавлена: Сентябрь 2016
            0


Описанные нами модели являются простейшими моделями планеров.

Фиг. 15. Простейшая модель планера типа парабола
Фиг. 15. Простейшая модель планера типа парабола
Правда, все эти модели мало похожи на настоящие планеры. Модель планера типа «парабола» является первой моделью, более похожей на настоящий планер (фиг. 15). Изготовляется она тоже из листа бумаги. Грузом служит канцелярская скрепка.

Носовую часть моделей из бумаги очень часто приходится загружать, чтобы обеспечить правильное положение центра тяжести. Лишь при таком положении последнего возможен устойчивый полет моделей.

Размеры такой модели могут быть самые различные. Зависят они от плотности бумаги: чем плотнее бумага, тем большего размера нужно сделать модель. Необходимо лишь при этом выдерживать соотношение сторон, т. е. форму (параболы так, чтобы размах был в 4÷5 раз больше его глубины.

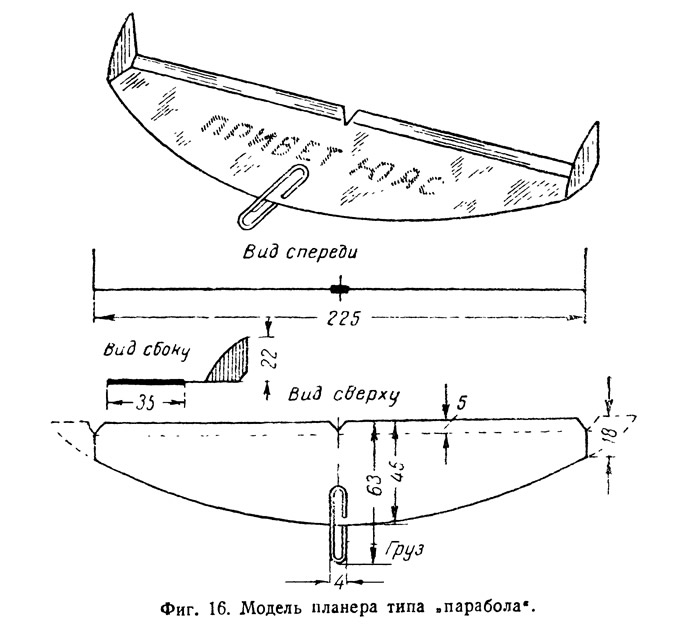

Фиг. 16. Модель планера типа парабола
Фиг. 16. Модель планера типа парабола
На фиг. 16 изображена более сложная модель типа «парабола» с рулями поворотов. Такую модель нужно делать из обложки тетради, а лучше из плотной рисовальной бумаги.

Фиг. 17. Способ вырезания планера типа парабола
Фиг. 17. Способ вырезания планера типа парабола
Вырезйть параболу советуем таким образом: складываем лист бумаги так, чтобы концы его сошлись, а середина не имела складки. На середине бумаги от ножниц получится лишь незначительный сгиб (фиг. 17). Нельзя допускать, чтобы по середине модели образовались складки, так как в этом случае наша модель в полете будет складываться. После того как парабола вырезана, отгибаем заднюю кромку и рули поворота и прикрепляем груз-скрепку. Задняя кромка модели шириной 5—8 мм служит рулем высоты. Опуская и поднимая или всю кромку, или отдельно левый или правый ее конец, можно управлять полетом параболы.

Фиг. 18. Способ запуска модели планера типа парабола
Фиг. 18. Способ запуска модели планера типа парабола
Способ запуска параболы показан на фиг. 18. Берем большим и указательным пальцами модель за заднюю кромку так, чтобы передняя часть модели с грузом была направлена несколько вниз, и выпускаем модель без толчка.

Сначала парабола идет резко вниз, затем начинает полого планировать, конечно, лишь тогда, когда правильно подобран и размещен груз. Но какой груз нужен? Такой, чтобы центр тяжести модели был расположен в первой трети крыла.



Итак, первым и главным условием, необходимым для модели, является правильное расположение центра тяжести модели. Найти примерное положение центра тяжести модели нетрудно. Для этого достаточно поставить модель на линейку и, перемещая последнюю, добиться равновесия. При правильном положении центра тяжести равновесие должно получаться (фиг. 19), когда линейка находится под передней третью глубины параболы.

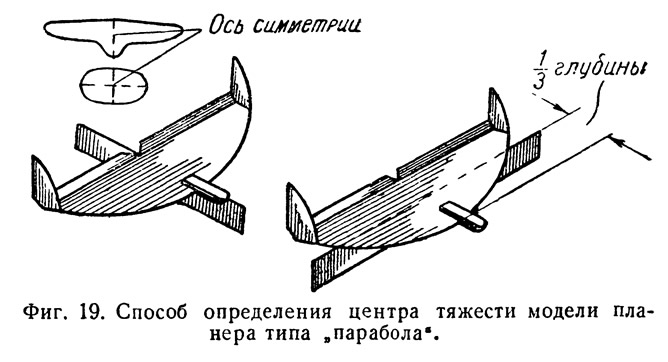

Фиг. 19. Способ определения центра тяжести модели планера типа парабола
Фиг. 19. Способ определения центра тяжести модели планера типа парабола
Передвигая груз вперед, или увеличивая его, мы получим быстрый и крутой полет модели. Наоборот, уменьшая груз или передвигая его назад, получим медленный пологий полет модели. В этом легко убедиться: возьмем в руки хорошо отцентрированную модель параболы. При правильном запуске она будет планировать полого. Теперь немного увеличьте груз и выпустите опять модель в полет. Модель полетит теперь круче. Увеличив груз, вы сместили центр тяжести вперед и модель полетела круче. Наоборот, если вы немного уменьшите груз, то модель полетит более полого. Конечно, уменьшать груз нужно в меру, иначе модель превратится в обыкновенный лист бумаги. Попробуйте теперь сдвинуть груз немного вправо. Увидите, что модель также завернет вправо.

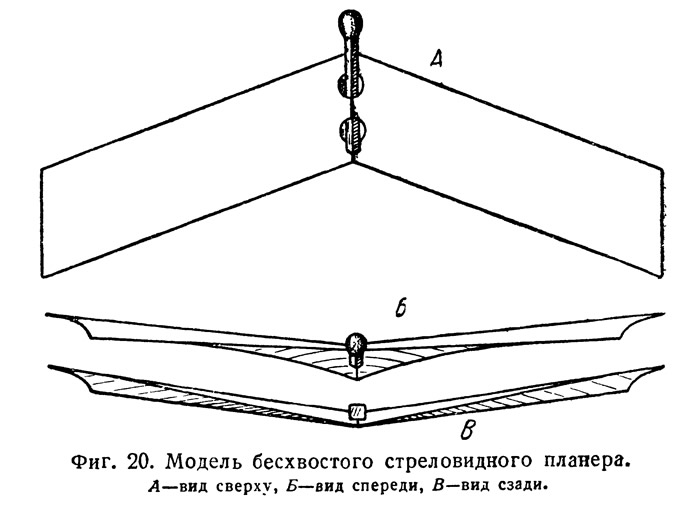

Фиг. 20. Модель бесхвостого стреловидного планера
Фиг. 20. Модель бесхвостого стреловидного планера
Оказывается, что полет модели можно регулировать не только рулями, но и изменением положения центра тяжести модели. Запомните это хорошенько. Мы встретимся с этим еще не раз.

Парабола — один из видов бесхвостого планера.

Фиг. 21. Вторая модель бесхвостого стреловидного планера
Фиг. 21. Вторая модель бесхвостого стреловидного планера
На фиг. 20 показан еще один тип модели бесхвостого планера — стреловидный.

Сделать его очень просто. Некоторые трудности могут возникнуть лишь при изгибании крыльев для придания им профиля. Стреловидная модель планера хорошо летает. Полет ее регулируется изменением положения груза и отгибанием концов крыльев.

Фиг. 21 дает представление еще об одной подобной модели. Незаштрихованные концы крыльев (фиг. 21, А) являются так называемыми элеронами. Отгибая элероны вверх или вниз, мы достигаем регулировки равновесия в поперечном направлении.
Источник: «Летающие игрушки и модели», Н. Бабаев, С. Кудрявцев, 1946
