Модель парашютной вышки

Статья добавлена: Сентябрь 2016
            0


На фиг. 65 показан общий вид парашютной вышки. Она состоит из треугольной фермы, в центре которой во всю высоту проходит круглая или четырехугольная (коробчатая) трубка, стрелы и парашюта с куклой-парашютистом.

Устройство парашютной вышки очень простое. Нитка, к одному концу которой привязан парашют, проходит через ролики и идет далее в трубку, проходящую в середине фермы. К другому концу нитки, идущей в трубку, нужно привязать груз (противовес), вес которого должен быть несколько меньше веса парашюта с куклой. При сбрасывании куклы-парашютиста с вышки она будет плавно опускаться вниз. После того как кукла приземлится и ее отцепят от парашюта, последний начнет плавно подниматься, потому что парашют легче противовеса.

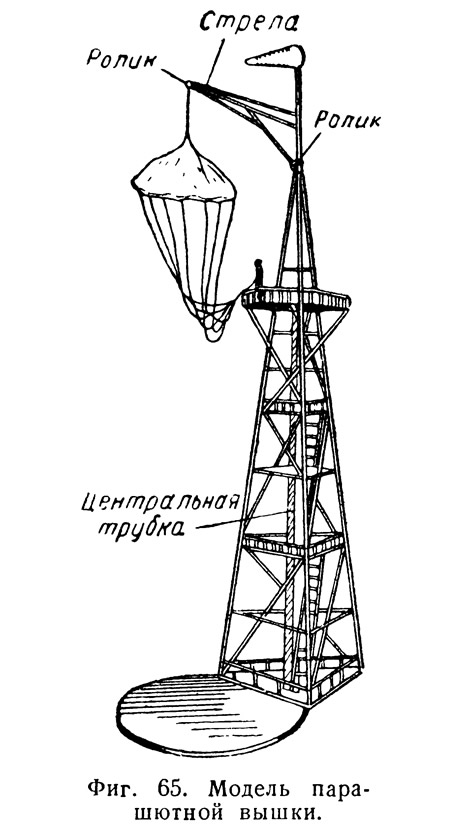

Фиг. 65. Модель парашютной вышки
Фиг. 65. Модель парашютной вышки
Постройку модели парашютной вышки начнем с изготовления треугольной фермы. Эта ферма (фиг. 65) состоит из трех основных стоек, нескольких площадок, лестниц, перил и дополнительных раскосов. Высота фермы должна быть не больше 1200—1500 мм. Основные стойки круглого сечения диаметром у нижнего конца 8 мм и у верхнего 4 мм выстругиваем рубанком из сосновых реек. Первоначально лучше выстругивать рейки прямоугольного сечения, а затем уже закруглять их. После этого зачищаем рейку рашпилем и стеклянной бумагой.

Прямоугольную трубку изготовляем из фанеры толщиной 2 мм и из сосновых реек. Для трубки выстругиваем сосновые рейки сечением 3X12 мм и нарезаем ножом фанерные полоски шириной 20 мм. Длина реек и фанерных полосок должна быть равна высоте вышки.

К ребрам рейки приклеиваем фанерные полоски и прибиваем их мелкими гвоздиками. Получим прямоугольную трубку с внутренними размерами 12X14 мм. Рабочую площадку, имеющую форму правильного шестиугольника, изготовляем из фанеры толщиной 3 мм, а нижнее основание вышки из фанеры толщиной 4—5 мм. Остальные три дополнительные площадки, имеющие форму равностороннего треугольника, делаем из фанеры толщиной 2 мм.

Дополнительные раскосы и стойки изготовляем из сосновых реек прямоугольного сечения 4X4 мм. Длины их определяются на месте при сборке. Сделав пазы на основной и дополнительных площадках и круглые вырезы на рабочей площадке для основных реек, а также вырезы на всех площадках для трубки, приступаем к сборке фермы. Для этого еще нужно на/ рабочей и дополнительных площадках сделать вырезы (люки) в тех местах, где будут укрепляться лестницы.



Сборку фермы начинаем с того, что все площадки надеваем на трубку, а затем укрепляем основные стойки и аккуратно смазываем все места соединений жидким столярным клеем. После того как клей высохнет, приклеиваем дополнительные раскосы и стойки.

Теперь нужно изготовить лестницы и перила. Лестница изготовляется очень просто. Берем две сосновые рейки сечением 2X3 мм, просверливаем в них отверстия через каждые 15 мм и вставляем на клею в эти отверстия ступеньки, например, из спичек. Перила для основной и дополнительных площадок можно сделать таким же способом, но проще изготовить из тонкой фанеры. Перила для рабочей площадки нужно обязательно делать из фанеры толщиной 1,5 мм. Длина перил рабочей площадки должна быть равна периметру1 шестиугольника.

Для перил берем полоску фанеры (внешние слои фанеры должны идти поперек полоски), отмечаем на ней длину каждой стороны, а затем ножом или лобзиком вырезаем отверстия для облегчения. После этого в тех местах перил, где мы наметили длину стороны шестиугольника, надрезаем фанеру до второго слоя, сгибаем ее шестигранником и, смазав низ их клеем, прибиваем перила мелкими гвоздиками к рабочей площадке. Вырез (дверцу) на перилах можно делать только после того, как клей высохнет.

Затем нужно изготовить и прикрепить к центральной трубке стрелу из сосновой круглой рейки. На конце стрелы и трубки укрепляем ролики, которые нужно изготовить из дерева или фанеры. Лучше всего ролики сделать из трех фанерных дисков толщиной 1 мм каждый, причем диаметр среднего диска делается меньше диаметра боковых. Эти диски скрепляются мелкими гвоздиками и образуют ролик. К стреле и трубке ролики прикрепляются гвоздиками так, чтобы они легко вращались. Парашют для вышки изготовляем из тонкой ткани, а кольцо парашюта из стальной проволоки толщиной 0,5 мм.

Теперь можно приступить к сборке вышки. К куполу парашюта привязываем очень прочную нитку и пропускаем ее через ролик кронштейна. Затем, привязав к нитке грузик (противовес), опускаем его в трубку вышки. Противовес лучше всего изготовить из свинца. После этого модель парашютной вышки готова для прыжков куклы-парашютиста.

Чтобы после прыжка куклу-парашютиста можно было быстро отцепить от парашюта, нужно к стропам парашюта прикрепить маленький крючок, а к кукле кольцо. Крючок и кольцо изготовляются из тонкой стальной проволоки.

Примечания


1. Периметром называется сумма длин всех сторон многоугольника (треугольника, прямоугольника, шестиугольника и т. д.).
Источник: «Летающие игрушки и модели», Н. Бабаев, С. Кудрявцев, 1946
