Классификация авиамодельных двигателей

Авиамоделизм прочно завоевал свое место как один из видов авиационного спорта. Через Центральный аэроклуб имени В. П. Чкалова он входит в Международную авиационную федерацию (ФАИ), которая устанавливает определенные правила проведения соревнований, собранные в авиамодельном разделе кодекса ФАИ.

Этими правилами обусловливается разделение всех поршневых авиамодельных двигателей по их суммарному рабочему объему цилиндров на три категории:

• I — с рабочим объемом до 2,5 см³;
• II — с рабочим объемом до 5 см³;
• III — с рабочим объемом до 10 см³.

Двигатели внутреннего сгорания, предназначенные для установки на модели самолета, разделяются на поршневые и реактивные.

В тех случаях, когда двигатель многоцилиндровый, его рабочий объем определяется как сумма рабочих объемов всех цилиндров. Разделение двигателей по признаку рабочего объема цилиндра позволяет точнее сравнивать летные качества различных моделей и создает единообразные условия соревнований. Вследствие этого полетные данные моделей с двигателями одной категории определяются уже не литражом двигателя, а его техническим совершенством.

Учитывая это разделение, конструкторы моторов и наша промышленность создают двигатели с рабочим объемом, близким к указанным пределам.

Однако многие фирмы не ограничиваются производством указанных выше трех категорий двигателей. Они с успехом выпускают двигатели с рабочим объемом 0,8 см³; 1,5 см³; 1 см³ и др.

Как известно, все поршневые двигатели внутреннего сгорания разделяются на двухтактные и четырехтактные. В двухтактном двигателе весь рабочий процесс (цикл) происходит за один оборот коленчатого вала, в четырехтактном — за два оборота.

В начальной стадии развития авиамодельного моторостроения изготавливали двигатели обеих конструкций. Но так как двухтактные двигатели по сравнению с четырехтактными оказались конструктивно проще, а мощность, получаемая с единицы рабочего объема, значительно больше, то в настоящее время на летающих моделях применяются только двигатели, работающие по двухтактному циклу.



Некоторые авиамоделисты и у нас, и за рубежом в настоящее время занимаются созданием опытных образцов авиамодельных многоцилиндровых двигателей, но все образцы с рабочим объемом менее 10 см³ оказываются пока менее совершенны, чем одноцилиндровые.

По способу зажигания рабочей смеси современные авиамодельные двигатели делятся на три вида:

• 1. Бензиновые с высоковольтным искровым зажиганием;
• 2. Калильные с зажиганием от калильной свечи;
• 3. Компрессионные с самовоспламенением топливной смеси от сжатия.

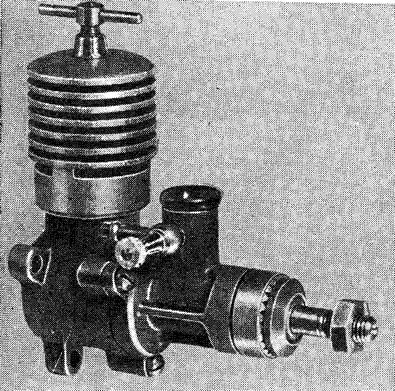

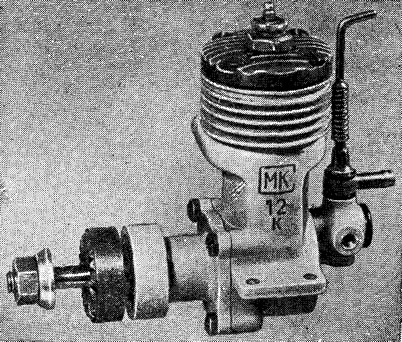

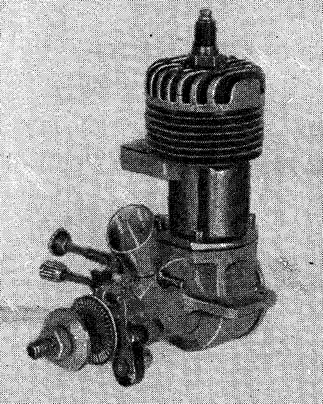

Общие виды компрессионного, калильного и бензинового авиамодельных двигателей показаны на рис. 1, 2 и 3.
