Авиамодельные двигатели второй категории с рабочим объемом до 5 куб. см.

МКС-10 и МКС-10л (СССР)

Калильный двигатель МКС-10 конструкции автора предназначен для кордовых, управляемых по радио и других летающих моделей. Опытный вариант двигателя (рис. 68) имел наименование МКС-10. Основные данные опытного и серийного двигателей одинаковы. На серийном варианте МКС-10л (рис. 69), в отличие от опытного, применен литой моноблочный картер и литая головка.

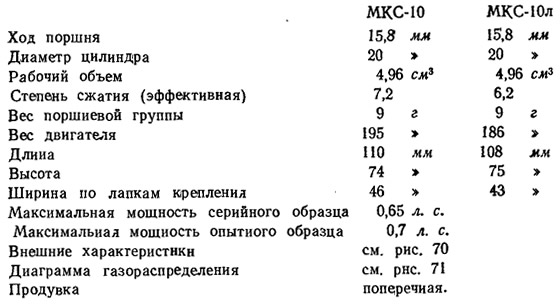

Основные данные двигателя:

Так как конструкции кривошипно-шатунного механизма поршневой группы карбюратора и механизма газораспределения совершенно одинаковы, мы даем описание серийного варианта МКС-10л. Различие конструкции цилиндра хорошо видно на рис. 72 и 73.

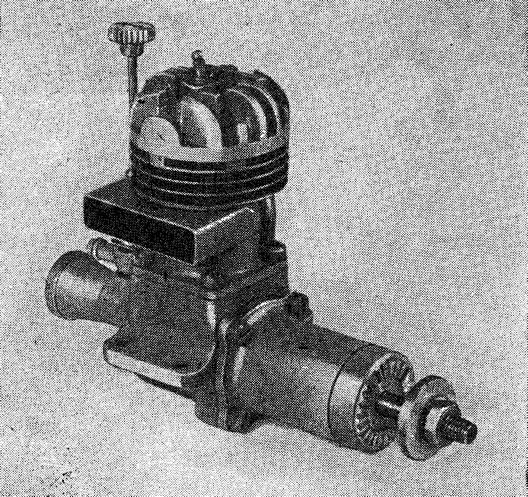

Рис. 68. Калильный двигатель второй категории МКС-10 (опытный вариант)

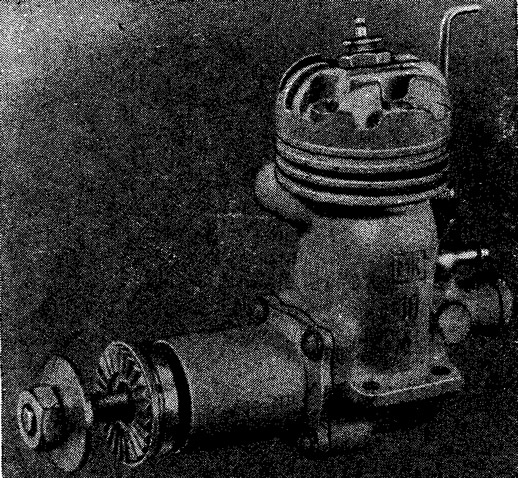

Рис. 69. Калильный двигатель второй категории МКС-10л (с литым блоком, серийный)

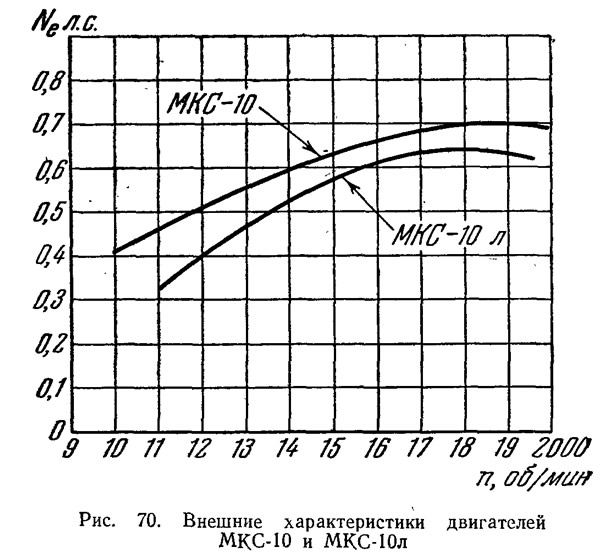

Рис. 70. Внешние характеристики двигателей МКС-10 и МКС-10л

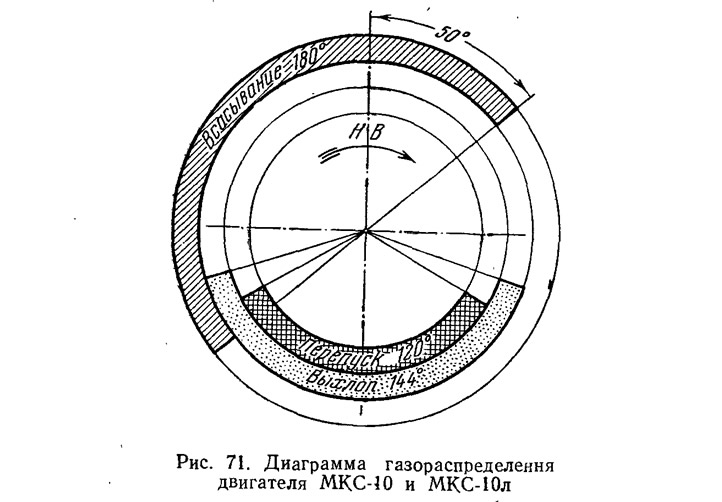

Рис. 71. Диаграмма газораспределения двигателя МКС-10 и МКС-10л

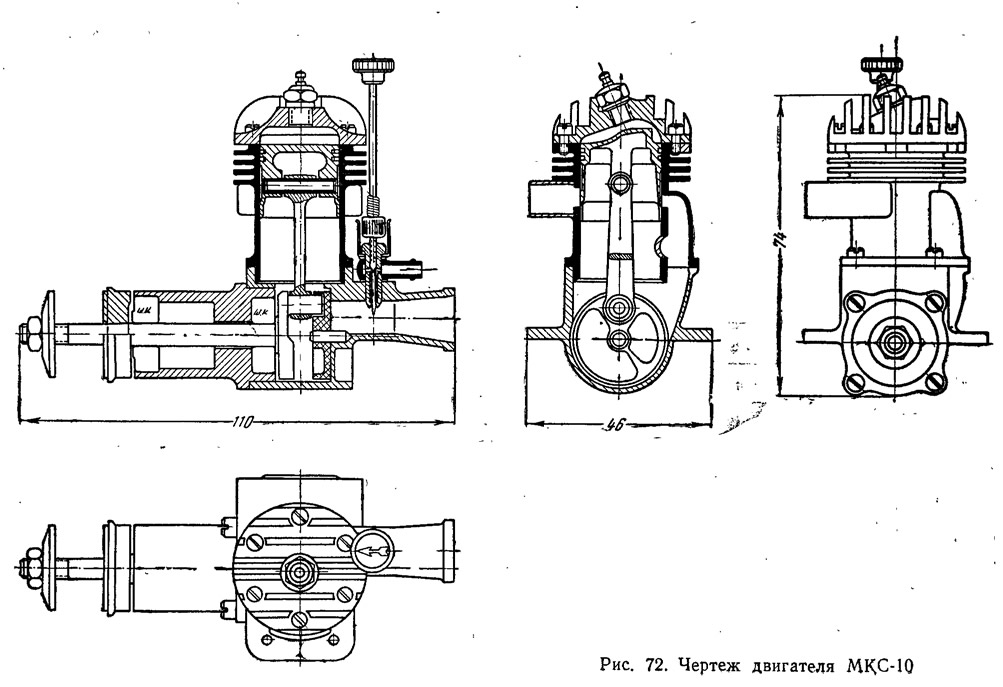

Рис. 72. Чертеж двигателя МКС-10

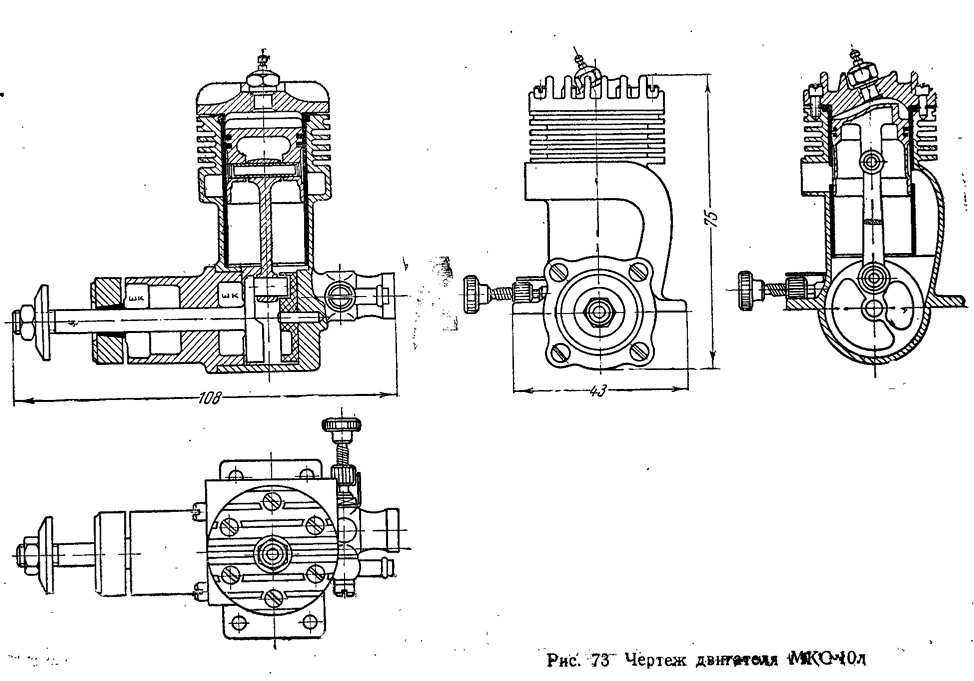

Рис. 73. Чертеж двигателя МКС-10л

Картер двигателя моноблочного типа, отлит из силумина. Верхняя часть имеет оребрение. Перепускной канал, выхлопной и всасывающий патрубки образованы соответствующей формой отливки. Передняя крышка картера съемная. Вал двигателя вращается в двух однорядных радиальных шарикоподшипниках № 6 6X19 мм. Щека кривошипа круглая, с противовесом, мотылевая шейка диаметром 5 мм. Дисковый золотник из текстолита, вращается на валике диаметром 3 мм. Диск соединяется с коленчатым валом мотылевой шейкой.



Гильза цилиндра из стали С30ХГСА, закалена до крепости 160—180 кг/мм². Поршень отлит из поршневого сплава и Весит 6,5 г. Поршень снабжен двумя стальными кольцами Сечением 0,8X0,8 мм. Поршневой палец стальной, каленый, пустотелый, диаметром 4 мм. Шатун овального сечения из дюралюминия Д-16т, в нижней головке имеется вкладыш из бронзы БРОФ 7-02. Карбюратор простейшего пульверизационного типа.

Рекомендуемое топливо: метиловый спирт — 50%, касторовое масло — 25%, нитрометан — 20%.

МК-14 (СССР)

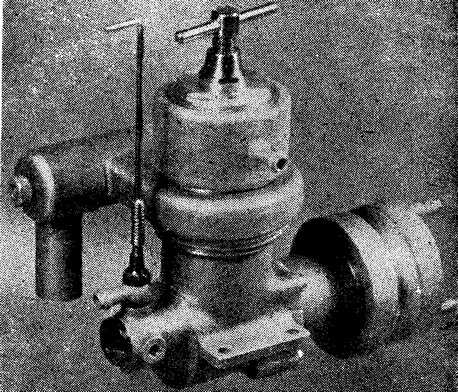

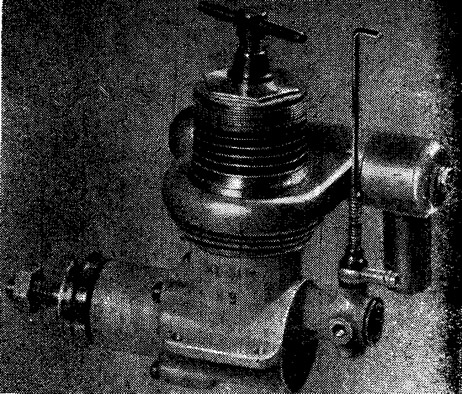

Компрессионный авиамодельный двигатель МК-14 (рис. 74) конструкции автора предназначен для установки на радиоуправляемые модели. Конструкцией предусмотрена возможность надевать на цилиндр рубашку для водяного охлаждения. В этом виде он используется на моделях судов (рис. 75).

На конкурсе авиамодельных двигателей в 1954 г. двигатель был признан лучшим в своей категории и автору присуждена первая премия.

Основные данные двигателя:

• Диаметр цилиндра — 20 мм
• Ход поршня — 22 мм
• Рабочий объем — 6,92 см³
• Длина — 94 мм
• Высота — 85 мм
• Ширина по лапкам крепления — 46 мм
• Максимальная мощность опытного образца — 0,45 л. с. при 14 500 об/мин

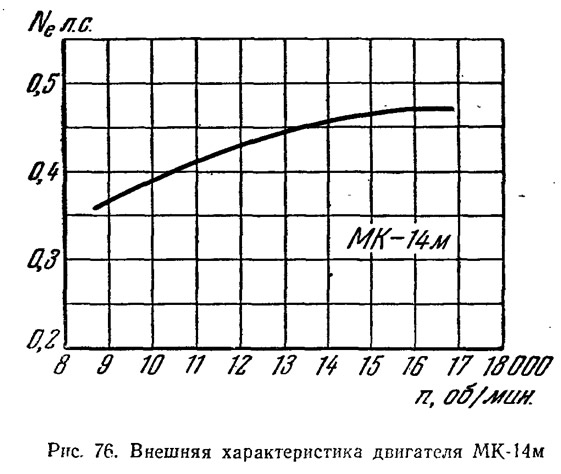

• Внешняя характеристика — см. рис. 76
• Диаграмма газораспределения — см. рис. 77
• Продувка — встречная, кольцевая

Картер двигателя (рис. 78, 79) полумоноблочный, сделан из дюралюминия, имеет отъемную переднюю крышку, в которой находятся два радиальных подшипника.

Коленчатый вал имеет диаметр у коренного подшипника 8 мм, диаметр носовой части 6 мм. Щека вала круглая, имеет противовес. Мотылевая шейка диаметром 5 мм. Дисковой золотник распределения всасывания изготовлен из текстолита, вращается на валике, укрепленном на задней стенке картера. Конструкция цилиндра и система продувки аналогичны с двигателем МК-12. Цилиндр из стали С30ХГСА или ШХ-15, каленый. Головка цилиндра из дюралюминия. На нижней части (юбке) головки имеется резьба, которой она соединяется с картером.



Поршень двигателя из мелкозернистого чугуна. Шатун дюралюминиевый, без втулок. В нижней и верхней головках имеются продольные канавки для смазки шейки и пальца. Палец стальной, цементированный, диаметром 4 мм. Поверхность пальца и мотылевой шейки полированы. Этим предотвращается наволакивание дюралюминия шатунных головок.

Карбюратор отлит вместе с картером, имеет четыре прилива для установки жиклера в нужном напряжении, диффузор сменный из пластмассы. Двигатель снабжен универсальным выхлопным патрубком, который при установке на модели дает возможность отвести в желаемом направлении выхлопные газы и избежать забрызгивания модели продуктами выхлопа. Это особенно важно при эксплуатации двигателя на радиоуправляемых моделях. Водяная рубашка устанавливается при использовании двигателей на моделях судов.

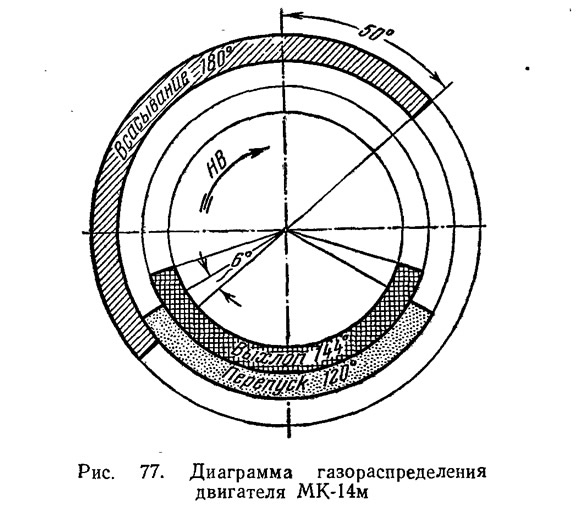

Рис. 77. Диаграмма газораспределения двигателя МК-14м

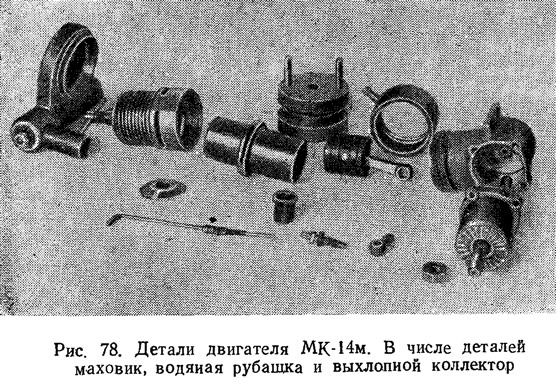

Ряс. 78. Детали двигателя МК-14м

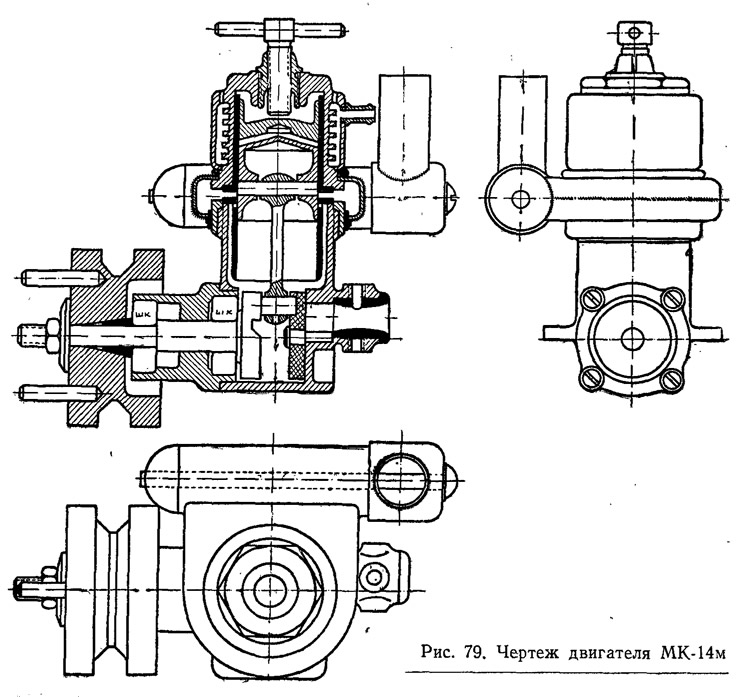

Рис. 79. Чертеж двигателя МК-14м

Двигатель хорошо работает на горючем следующего состава: керосин — 30%, эфир — 37%, касторовое масло — 30%, амилнитрит — 3%.

«Супер-тигр» G-19 («Super-Tiegre» G-19, Италия)

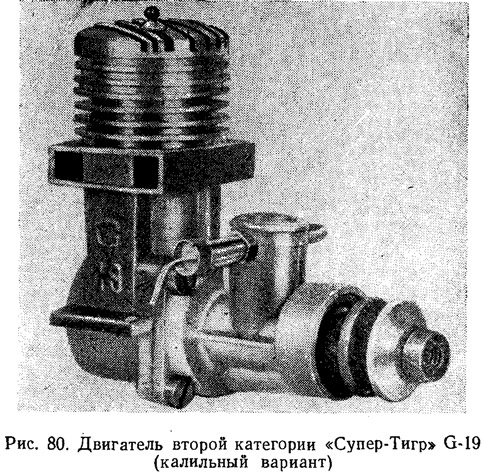

Авиамодельный двигатель «Супер-Тигр» G-19 (рис. 80), как и все двигатели этой фирмы, отличается оригинальностью конструкции и компактностью.

Двигатель выпускается в двух вариантах: тип «А» — компрессионный и тип «В» — с калильной свечей. Компрессионный двигатель выше калильного на высоту контрпоршня.



С двигателями этого типа итальянские авиамоделисты успешно выступали на ряде международных соревнований. Лучшие результаты показал двигатель с калильным вариантом.

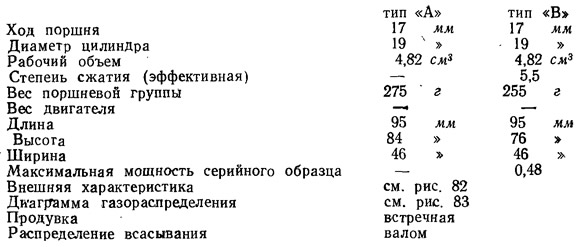

Основные данные двигателя:

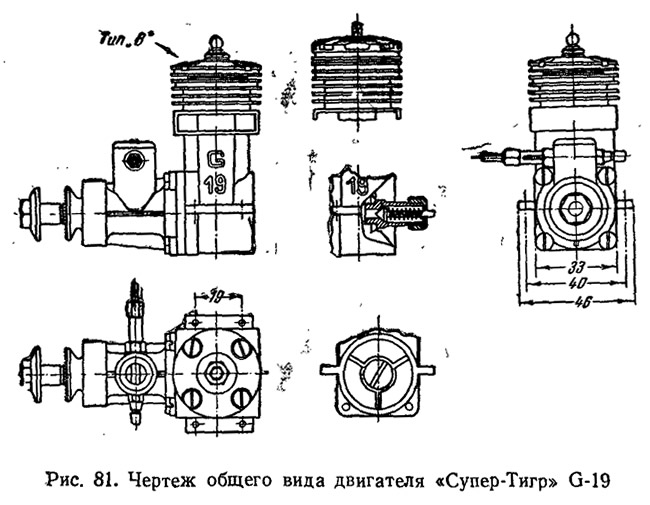

Двигатель моноблочной конструкции (рис. 81, 84). Одна отливка образует картер, выхлопные патрубки, перепускные каналы и рубашку охлаждения цилиндра. Задняя стенка картера имеет отверстие, в которое может быть ввернут декомпрессор для остановки двигателя. Передняя крышка картера отъемная, на ней имеется прилив, образующий всасывающий патрубок карбюратора. В крышке установлены два радиальных однорядных шарикоподшипника: коренной — 12 мм и носовой — 8 мм.

Внешняя обойма коренного подшипника выступает на половину своей ширины и служит направляющей при соединении крышки с картером.

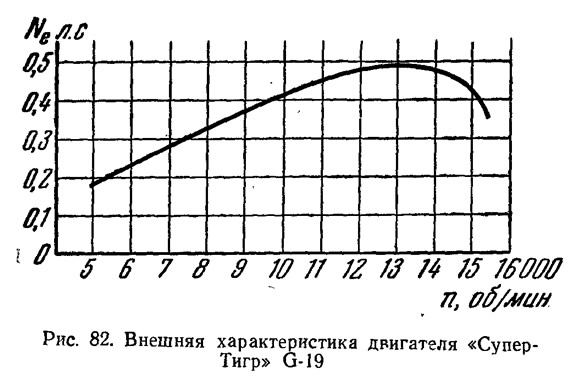

Рис. 82. Внешняя характеристика двигателя «Супер-Тигр» G-19

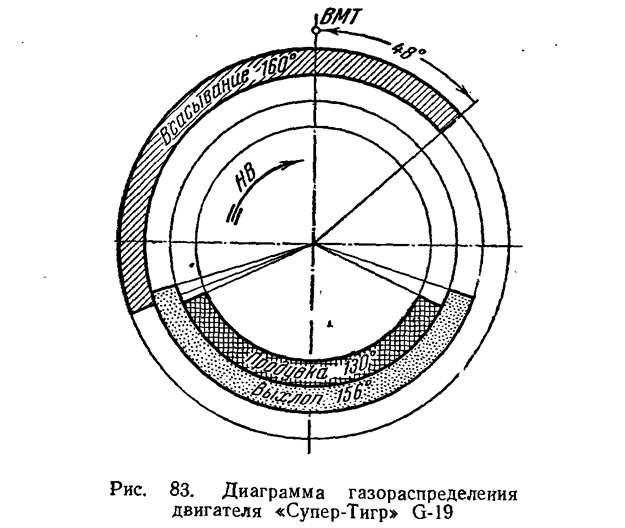

Рис. 83. Диаграмма газораспределения двигателя «Супер-Тигр» G-19

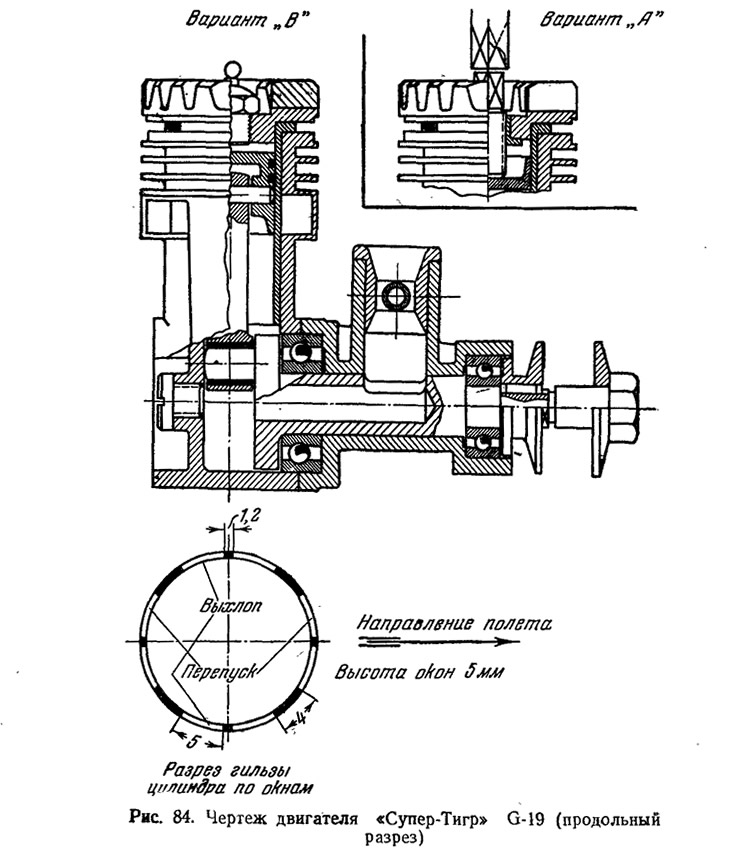

Рис. 84. Чертеж двигателя «Супер-Тигр» G-19

Стальной пустотелый вал сечением 12X8 мм служит газораспределяющим золотником. Носовая часть имеет резьбу. Пропеллер крепится гайкой. Мотылевая шейка имеет диаметр 6 мм. Щека кривошипа круглая, с противовесом. Поршень из легкого сплава, имеет два поршневых кольца сечением 1X1 мм- Поршневой палец стальной, каленый, диаметром 3 мм. Шатун из дюралюминия, литой под давлением. Гильза цилиндра сделана из твердого чугуна, свободно сидит в блоке картера, к которому прижата четырьмя винтами.



Вариант двигателя под индексом «А» предусматривает более высокие блок и гильзу, контрпоршень и другую головку с винтом для регулировки контрпоршня. В этом виде получается компрессионный вариант двигателя.

Карбюратор имеет сменные диффузоры, позволяющие добиваться наиболее надежной работы на желаемом числе оборотов. Фирма рекомендует следующее горючее:

• Тип «А»: для обкатки — касторовое масло 33%, эфир — 33%, керосин 34%;
• нормальное — минеральное масло — 28%, эфир — 44%, керосин 22% или «Меркурий» № 5.
• Тип «В»; для обкатки — касторовое масло 30%, эфир — 50%, керосин — 20%;
• нормальное — касторовое масло 25%, эфир 50%, керосин — 25%;

На обкатанных двигателях при рекордных полетах допускается применение форсирующих присадок.

«Дулинг-29» («Dooling-29», США)

Этот калильный двигатель относится к числу специально гоночных образцов. Он выпускался фирмой «Братья Дулинг» в небольших количествах для кордовых скоростных моделей. Двигатель (рис. 85 и 86) компактный, обладает отличными данными. Интересно отметить, что в 1954 г. «а мировом чемпионате первые три места были заняты моделями с этими двигателями.

Основные данные двигателя:

• Ход поршня — 15 мм
• Диаметр цилиндра — 20,35 мм
• Рабочий объем — 4,86 см³
• Вес — 185 г
• Максимальная мощность — 0,75 л. с. при 17500 об/мин
• Продувка — поперечная
• Диаграмма газораспределения — см. рис. 87
• Распределение всасывания — дисковым золотником

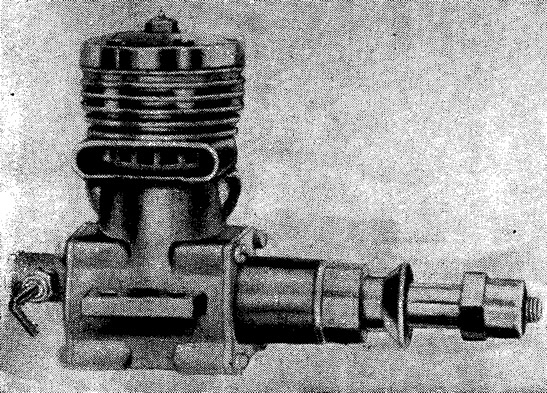

Рис. 85. Двигатель второй категории «Дулинг-29»

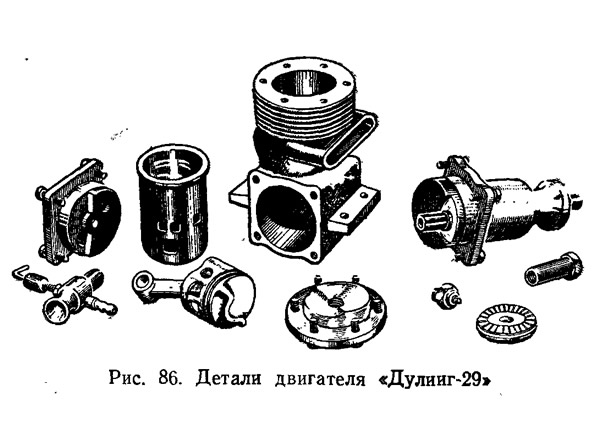

Рис. 86. Детали двигателя «Дулинг-29»

Рис. 87. Диаграмма распределения всасывания двигателя «Дулинг-29»
