Взаимодействие приемной и передающей антенн

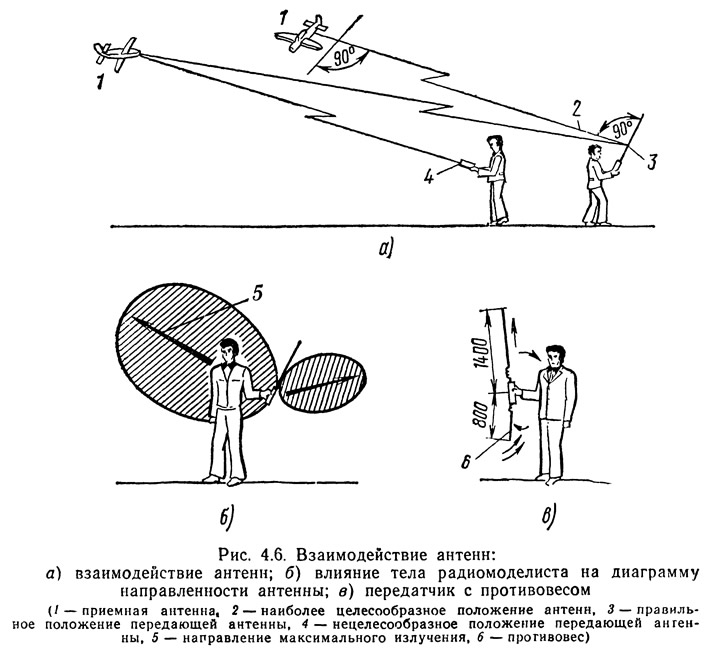

Помимо длины, формы и размещения антенны, важную роль играет так называемая взаимная поляризация антенн. Лучше всего взаимодействуют друг с другом антенны с одинаковой поляризацией, т. е. вертикальная передающая антенна с вертикальной приемной антенной (рис. 4.6). Взаимное положение антенн имеет также очень большое влияние на уровень сигнала, поступающего в приемник. Сигнал будет самым большим, когда антенны параллельны между собой, и самым меньшим, когда антенны перпендикулярны. Это явление соответствует направленному действию антенны передатчика и приемника. Об этом надо помнить в моменты, когда управляемая модель находится на пределе дальности действия аппаратуры. Поэтому соответствующее наклонение антенны передатчика позволяет несколько увеличить предельное расстояние для управления моделью.

При согласованной поляризации антенн для получения дальности действия в поле видения модели достаточно иметь приемник чувствительностью 5 мкВ и передатчик мощностью излучения 1 мВт. Изменение поляризации антенн вызывает стократное снижение уровня сигнала, поступающего на приемник, что может вызвать трудности в достижении дальности действия даже 350 м.

Следует также помнить, что вертикальные передающие антенны имеют так называемую мертвую зону. Поэтому в случае управления летающими моделями, особенно находящимися на большой высоте, чем ближе модель к передатчику, тем меньше коэффициент полезного действия антенны. Мертвая зона — это конус с наклоном образующей около 15°, расширяющийся кверху. Когда модель находится над приемником, надо отклонить антенну от вертикали на угол 20—40°. Это позволит увеличить надежность связи.
