Высокочастотная часть передающего устройства содержит задающий генератор (Т1) на частоту 27,12Мгц; усилитель мощности (Т2 и Т3), собранный по двухтактной схеме; ключевой модулятор (Т4).
Низкочастотная часть передающего устройства состоит из двух звуковых генераторов (Т5, Т8) на 5 фиксированных частот каждый. Буферные каскады (Т6, Т9) и предмодуляторный каскад (Т11) связывают выходы звуковых генераторов (ЗГ) с модулятором. Мультивибратор на транзисторах Т7 и Т10 управляет поочередной подачей звуковых частот на модулятор.
Проследим, как это происходит.
В период работы мультивибратора, когда транзистор Т7 полностью открыт, коллектор транзистора Т6 оказывается подсоединенным к минусу питания через коллекторный переход и резистор R24. В это время транзистор Т10 закрыт и на модулятор могут пойти сигналы только с верхнего ЗГ. В следующий полупериод работы мультивибратора на модулятор пройдут сигналы от нижнего ЗГ.
Для командных каналов приняты звуковые частоты: 1080, 1320, 1610, 1970, 2400, 2940, 3580, 4370, 5310, 6500 гц.
Сведения о деталях:
- L1 — 20 витков ПЭВ-1 0,25;
- L'1, L''1 — по 2 витка ПЭВ-1 0,25;
- L'2, L''2 — по 5 витков ПЭВ-1 0,4;
- L2 — 2 витка ПЭВ-1 0,4;
- L3, L4 — по 10 витков ПЭВ-1 0,5.
Катушки мотаются на каркасах диаметром 7 мм. Индуктивности катушек L6÷15—80÷500 мгн.
Кварц с основной частотой 9,04 Мгц работает на третьей механической гармонике.
Схема приемника фирмы «Филипс» имеет ряд недостатков и поэтому не приводится. Моделистам, желающим сделать аппаратуру для одновременной передачи двух команд, приемник рекомендуется собирать по схеме, показанной на рис. 29.

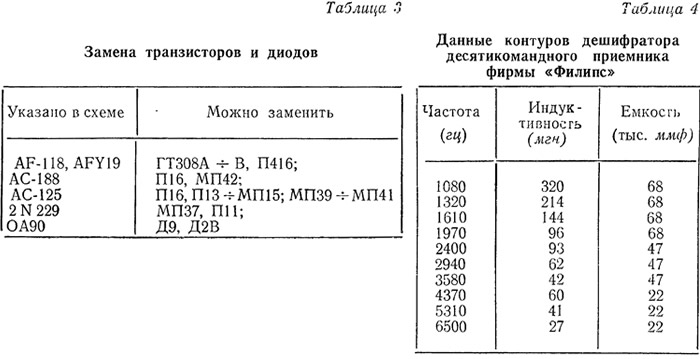

В этой схеме число ячеек, представляющих собой частотно-избирательные реле, увеличено до десяти. В табл. 4 указаны частоты каналов. Они расставлены так, что их вторые и третьи гармоники не совпадают с частотами вышестоящих каналов, имея одновременно достаточный разнос, чтобы свести к минимуму влияние соседних каналов.
