Модель исследовательской подводной лодки «Северянка»

Впервые в мире в Советском Союзе появилась подводная лодка, используемая в научных целях. Подводная лодка «Северянка» — исследовательское судно Всесоюзного научно-исследовательского института морского рыбного хозяйства и океанографии.

«Северянке» не страшны никакие штормы, — опустившись на соответствующую глубину, лодка может продолжать поиск рыбы и вести другие исследования с помощью разнообразных приборов.

Лодка имеет обычные очертания для судов подобного типа. Высокая рубка, леера; в носу установлен мощный электрический прожектор.

Все пространство над лодкой и под ней прослушивается гидроакустическими приборами. Наблюдать за поведением рыбы можно сквозь три иллюминатора, расположенные по бортам и на подволоке. В носовой части имеется телевизионная установка. С ее помощью на экране телевизора непрерывно возникает подводный пейзаж, наблюдаются различные обитатели морских глубин. Ряд приборов позволяет замерить соленость воды, ее температуру, содержание растворенного в воде кислорода.

В один из проведенных походов «Северянка» исследовала работу рыболовного капронового трала. При движении за кормой траулера трал принимает определенную форму. Проверить в натуре, как ведет себя трал за кормой промыслового судна, прежде не представлялось возможным. «Северянка», опустившись под трал, исследовала расположение траловых досок, раскрытие трала и натяжение тросов, удерживающих трал.

Была произведена киносъемка отдельных участков разноглубинного трала. Наблюдения за тралом проводились в течение нескольких дней и дали исчерпывающие сведения, которые были использованы при проектировании новых и усовершенствовании существующих тралов. На «Северянке» имеется оборудование, позволяющее брать со дна моря пробы грунтов и определять рельеф морского дна.

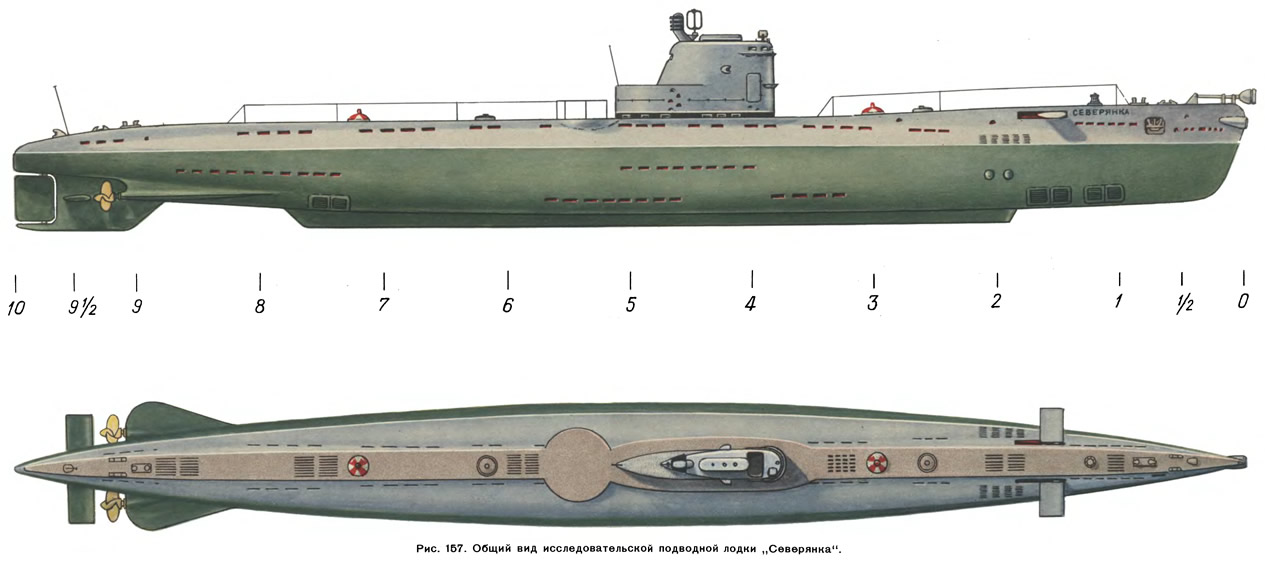

Модель подводной лодки «Северянка», общий вид которой дан на рис. 157, может быть построена как настольная или самоходная. Однако в первом случае, если делать миниатюрную модель, потребуется уменьшать чертеж (длина модели не должна превышать 254 мм). Если же будет решено делать модель по классу IV, «А» или IV, «Б», которые разнятся только типом двигателя, то корпус модели можно изготовить, воспользовавшись шаблонами, приведенными на рис. 158. На этом же рисунке изображены модель подводной лодки в сборе, устройство регулятора горизонтальных рулей, их выкройки, простой гребной винт, крепление резинового двигателя, спасательный буй, обеспечивающий обнаружение затопленной модели, устройство носовой оконечности и другие детали. На рис. 159 в масштабе 1:1 показаны оконечности модели класса IV, «А». Корпус такой модели в целях упрощения работы рекомендуется делать из сухого дерева. В случае установки на модели механического двигателя изготовление модели усложнится — корпус придется делать из жести.
