Определение рабочего объема цилиндра двигателя

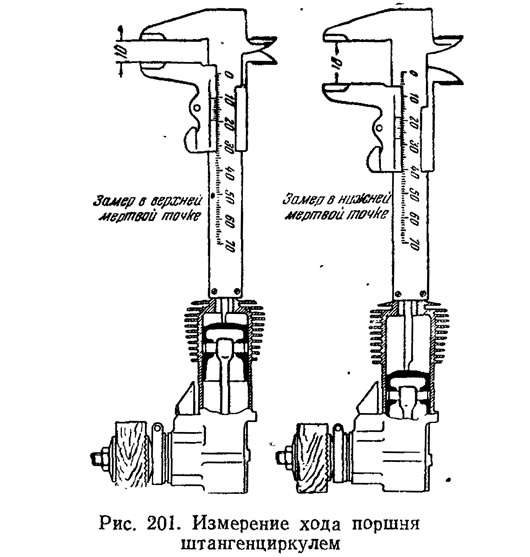

Проще всего измерение можно произвести с помощью штангенциркуля. Измерение ведется так: сначала надо с возможно большей точностью измерить ход поршня (рис. 201). Длят этого глубиномер штангенциркуля опускают в свечное отверстие и измеряют расстояние от поверхности гнезда свечи до днища поршня в положении нижней мертвой точки, затем поворачивают вал до положения верхней мертвой точки и производят второй замер. Полученную величину вычитают из первой. Разница будет равна ходу поршня.

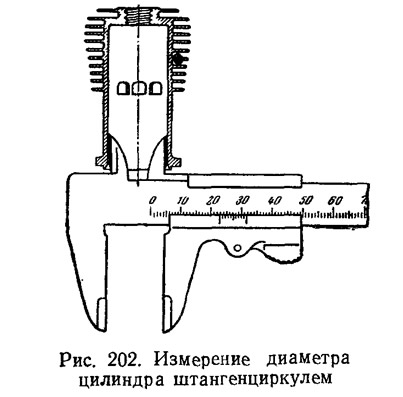

Диаметр цилиндра проще всего измерить нутромером штангенциркуля (рис. 202).

Рабочий объем V_h см³ будет равен произведению внутренней площади сечения цилиндра F см² и хода поршня S см:
