Системы управления двигателем в полете

Статья добавлена: Сентябрь 2016
            0

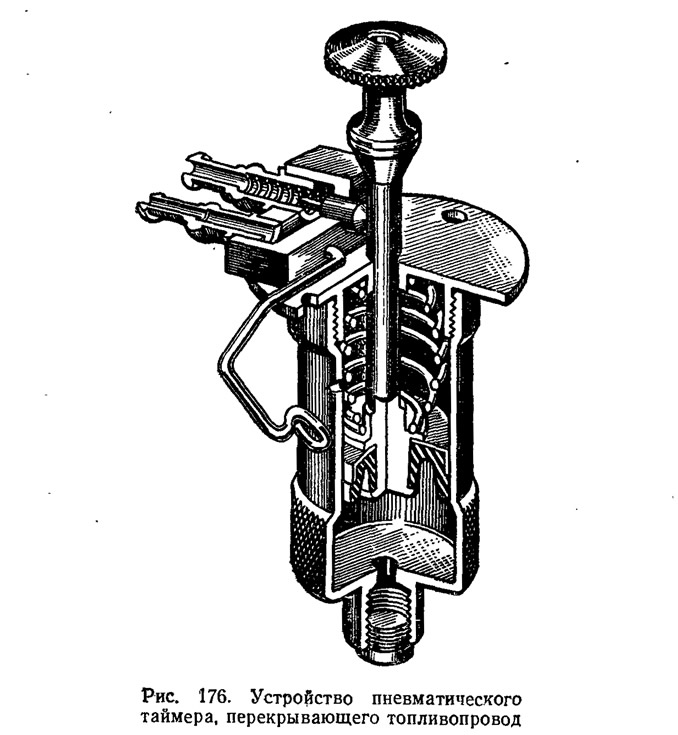

Рис. 176. Устройство пневматического таймера, перекрывающего топливопровод
Рис. 176. Устройство пневматического таймера, перекрывающего топливопровод
Регулирование режима работы авиамодельных двигателей производится иглой жиклера до вылета модели. Однако в ряде случаев возникает необходимость изменять режим и продолжительность работы двигателя в полете. У таймерных моделей время работы двигателя, после старта не должно превышать определенной, заранее установленной величины, лежащей в пределах 15 сек. У скоростных моделей свободного полета двигатель должен выключаться после того, как модель пролетит мерную базу. У радиоуправляемых моделей оператор должен иметь возможность менять режим работы двигателя и останавливать его в нужный момент.

Заметим, что для взлета радиоуправляемой модели всегда требуется наибольшая мощность двигателя, т. е. «полный газ». В полете может появиться необходимость убавить, прибавить число оборотов или остановить двигатель.

Рис. 177. Рабочий чертеж топливного крана
Рис. 177. Рабочий чертеж топливного крана
Изменения числа оборотов двигателя или его остановки в полете можно достигнуть, прекращая подачу топлива, обогащая рабочую смесь и прикрывая (дросселируя) выхлопное отверстие двигателя или всасывающий патрубок.

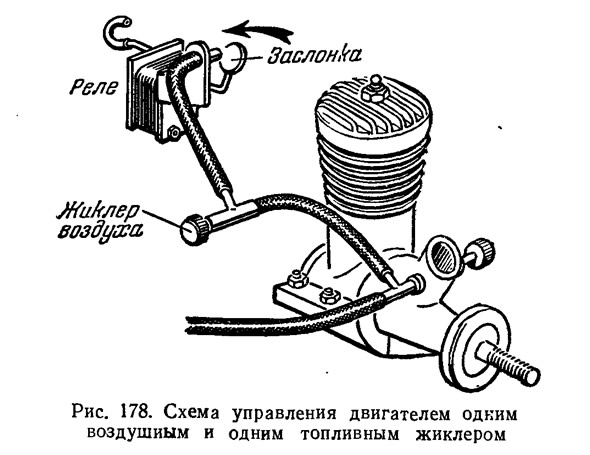

Рис. 178. Схема управления двигателем одним воздушным и одним топливным жиклером
Рис. 178. Схема управления двигателем одним воздушным и одним топливным жиклером
Простейшим ограничителем времени работы двигателя является топливный бачок заданного объема, при этом двигатель. остановится, когда иссякнет топливо. Остановка двигателя в полете через определенное время может быть осуществлена при помощи автоматического часового или пневматического механизма (рис. 176), закрывающего всасывающий патрубок или перекрывающего подачу топлива (рис. 177).

На рис. 178, 179, 180, 181 показаны механизмы регулировки числа оборотов двигателя. Наибольший интерес представляет схема с- использованием двух жиклеров. Такие механизмы и двигатели успешно применяются на радиоуправляемых моделях. Некоторые фирмы уже серийно выпускают двигатели с двумя жиклерами.

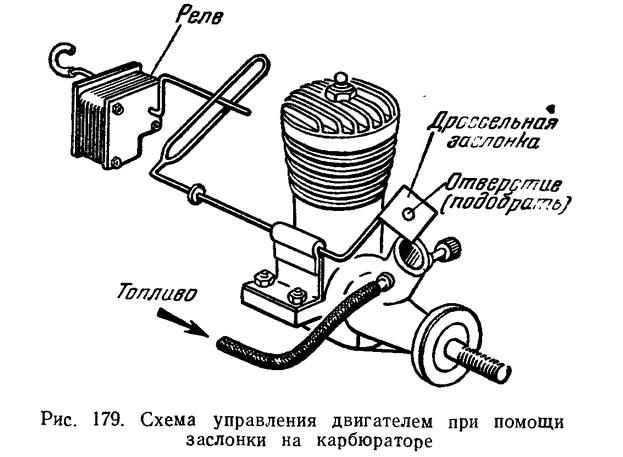

Рис. 179. Схема управления двигателем при помощи заслонки на карбюраторе
Рис. 179. Схема управления двигателем при помощи заслонки на карбюраторе

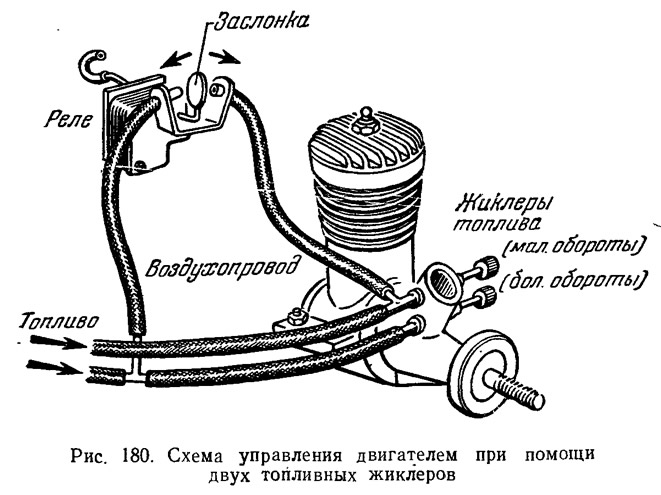

Рис. 180. Схема управления двигателем при помощи двух топливных жиклеров
Рис. 180. Схема управления двигателем при помощи двух топливных жиклеров

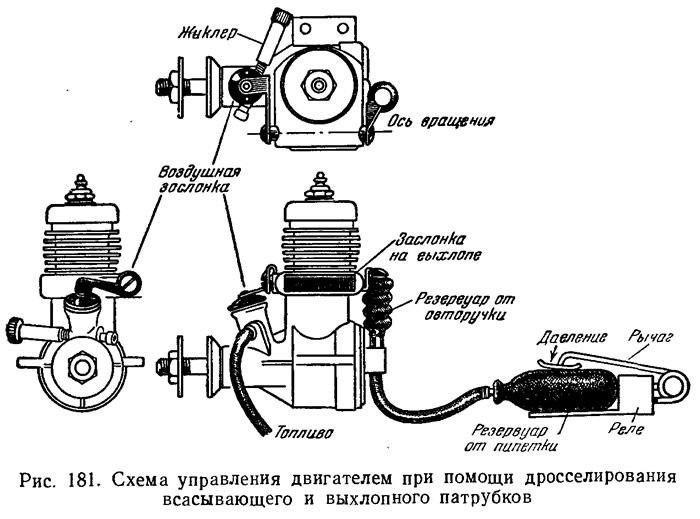

Рис. 181. Схема управления двигателем при помощи дросселирования
Рис. 181. Схема управления двигателем при помощи дросселирования

Источник: «Авиамодельные двигатели», О. К. Гаевский, 1958
