Устройство головки цилиндров авиамодельных двигателей

Статья добавлена: Сентябрь 2016
            0


Головка представляет собой верхнюю часть цилиндра. В бензиновых и калильных двигателях она замыкает камеру сгорания. В этом случае в зависимости от формы козырька и днища поршня головка имеет различную конфигурацию внутренней части (рис. 113).

Рис. 113. Головки авиамодельных двигателей
Рис. 113. Головки авиамодельных двигателей
В бензиновых и калильных двигателях соединение головки с цилиндром обязательно должно быть, герметичным, что достигается установкой прокладки красной меди, алюминия или паранита.

В компрессионных двигателях уплотнять соединение головки с цилиндром нет необходимости, так как в этом случае камеру сгорания герметизирует контрпоршень.

Контрпоршень делается из стали или чугуна и настолько плотно подгоняется к цилиндру, что под нажимом пальца руки с трудом входит туда. Во время работы двигателя контрпоршень, как правило, не движется. Исключение составляют подрессоренные контрпоршни (рис. 114), у которых усилие регулировочного винта передается не непосредственно на поршень, а на упругую пластину, смягчающую удары при вспышке топлива. В этом случае контрпоршень может двигаться на величину до 0,6 мм. Применение подрессоренного контрпоршня повышает мощность двигателя до 5%.

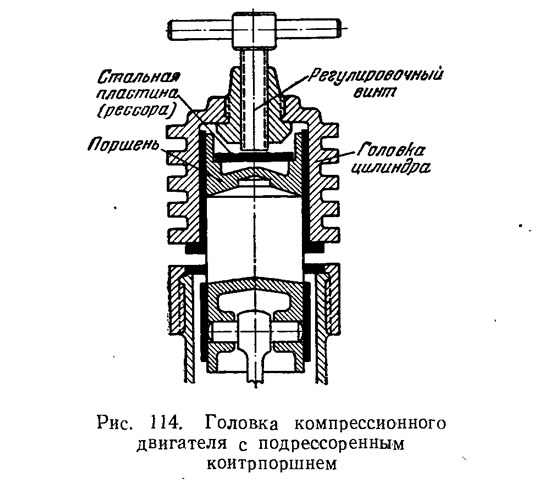

Рис. 114. Головка компрессионного двигателя с подрессоренным контрпоршнем
Рис. 114. Головка компрессионного двигателя с подрессоренным контрпоршнем
Слабым местом такой конструкции является пружина, которая быстро трескается и ее приходится заменять.

Для предотвращения самопроизвольного отворачивания регулировочного винта контрпоршня применяют стопоры одного из видов, показанных на рис. 115.



Раньше головки делали, как правило, заодно с цилиндром, но в настоящее время такая конструкция почти не применяется и головки делают отъемными на резьбе или на винтах.

Отъемные головки существенно облегчают притирку цилиндра и имеют то преимущество, что позволяют подбирать наивыгоднейшую степень сжатия путем изменения толщины уплотняющих прокладок.

Головка компрессионного двигателя, как правило, навинчивается на цилиндр при помощи резьбы. В своей торцовой части она имеет резьбу или резьбовую втулку для винта регулировки степени сжатия. Головки этого типа делают точеными из алюминиевых сплавов.

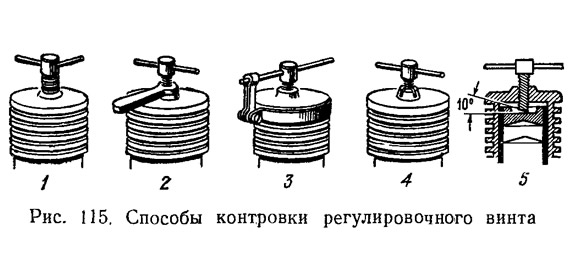

Рис. 115. Способы контровки регулировочного винта
Рис. 115. Способы контровки регулировочного винта
Верхняя часть цилиндра, в которой происходит наиболее интенсивный процесс горения, сильно нагревается. Для охлаждения на головках цилиндра делают ребра, которые отводят тепло.

В головках калильных и бензиновых двигателей предусматривается отверстие с резьбой под свечу. Международный стандарт резьбы под свечи диаметром 1/4 дюйма, или 6,35 мм, с шагом резьбы 0,85 мм.
Источник: «Авиамодельные двигатели», О. К. Гаевский, 1958
